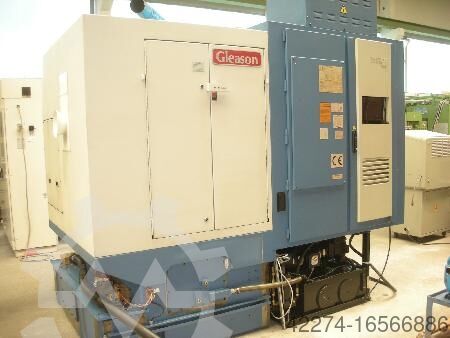

GLEASON PHOENIX 200 HG

Зубошлифовальный станок с ЧПУ FANUC для обработки конических зубчатых колёс.

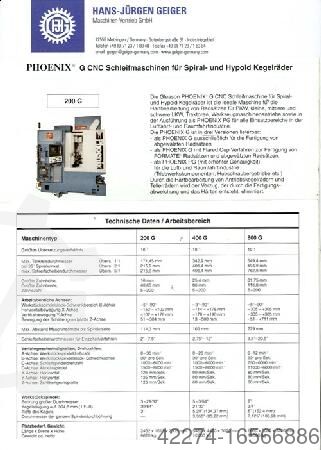

Технические характеристики

• Максимальный наружный диаметр заготовки: 215 мм
• Ширина зубчатого венца: 40,65 мм
• Максимальный модуль: значение не указано
• Профиль зуба, высота × ширина: 16 × 40,65 мм
• Количество зубьев: 5–200
• Максимальное передаточное отношение: 1:10
• Диаметр шлифовального круга: 51–190 мм
• Частота вращения шлифовального круга: 1 000–6 000 об/мин
• Ход по оси X (горизонтальной): 152 мм
• Ход по оси Y (вертикальной): 178 мм
• Ход по оси Z (основание салазок): 304 мм
• Расстояние от центра станка до центра шпинделя изделия: 115 мм
• Осевое перемещение: 125 мм/с
• Частота вращения заготовки: 0–30 об/мин
• Коническое отверстие шпинделя изделия: 99,22 мм (3 29/32 дюйма)
• Общая потребляемая мощность: 20 кВт
• Электропитание: 380 В, 50 Гц
• Масса станка: около 10 000 кг (10 т)

Комплектация и особенности

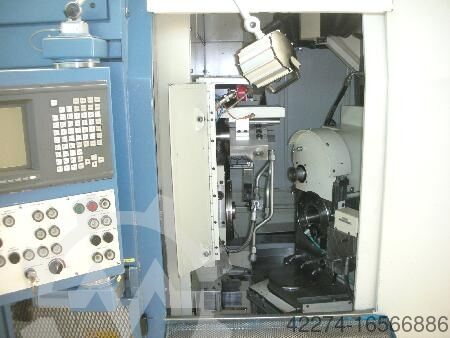

• Система ЧПУ FANUC, модель 150 MB, для 7 осей, с монитором и прямым вводом данных. Автоматический расчёт всех параметров заготовки и шлифования.
• Комплексное оборудование для подачи и очистки охлаждающей жидкости, включая ленточный фильтр и другое оснащение.
• Приводное устройство правки шлифовального круга с ЧПУ-управлением правкой для автоматической компенсации профиля и диаметра после каждой правки.

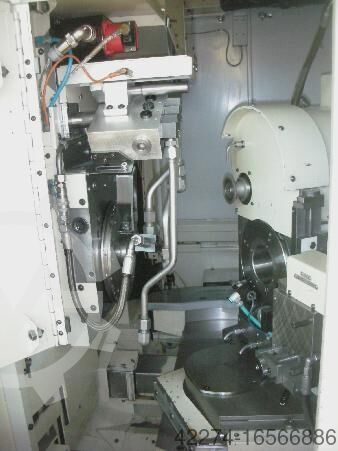

• Шлифование зубчатых колёс выполняется либо в режиме обработки одной детали коническим чашечным кругом Gleason 30°, либо цилиндрическим чашечным кругом.
• Шлифовальные круги могут быть изготовлены из CBN либо из традиционного правящегося электрокорунда.
• Шлифование коническим кругом обеспечивает преимущества с точки зрения образования тепла и качества пятна контакта зубьев. Благодаря этому пары конических зубчатых колёс для автомобильной промышленности могут изготавливаться с высоким качеством, стабильной точностью, экономично и с коротким временем наладки.

Состояние: очень хорошее; станок можно осмотреть включённым и работающим.

Поставка: со склада, в состоянии согласно результатам осмотра.

Оплата: нетто, после заключения договора.
