Klingelnberg G27

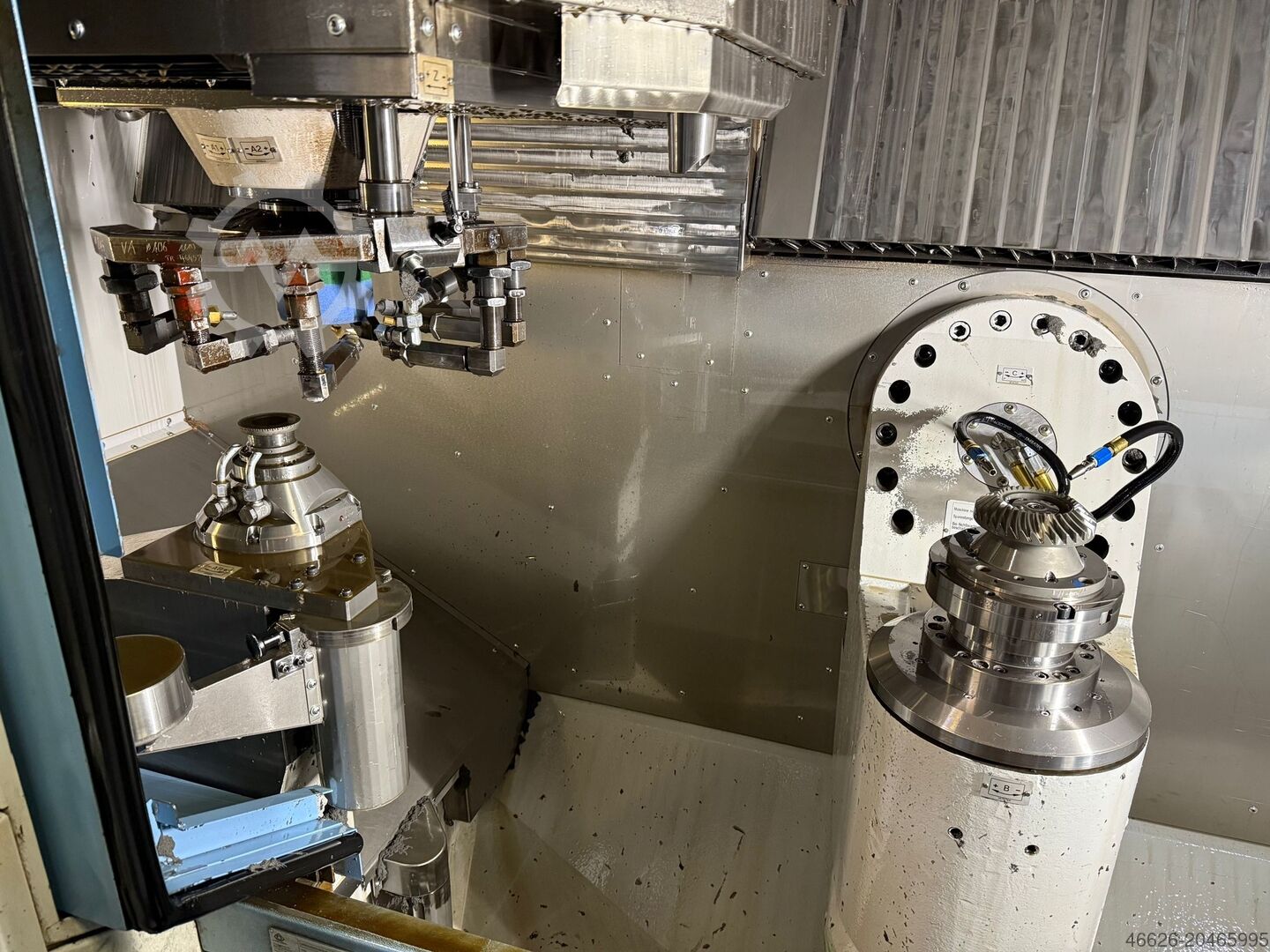

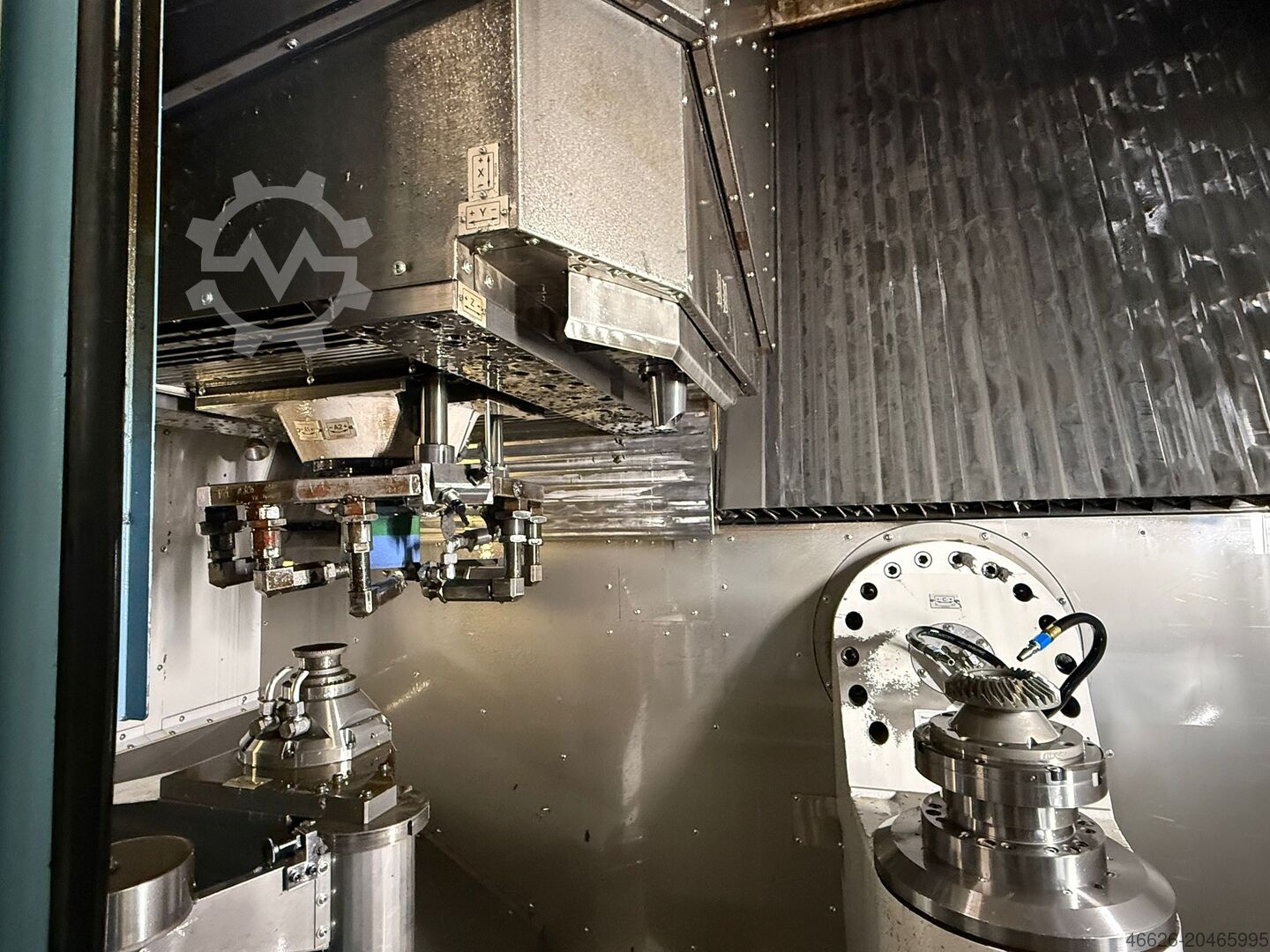

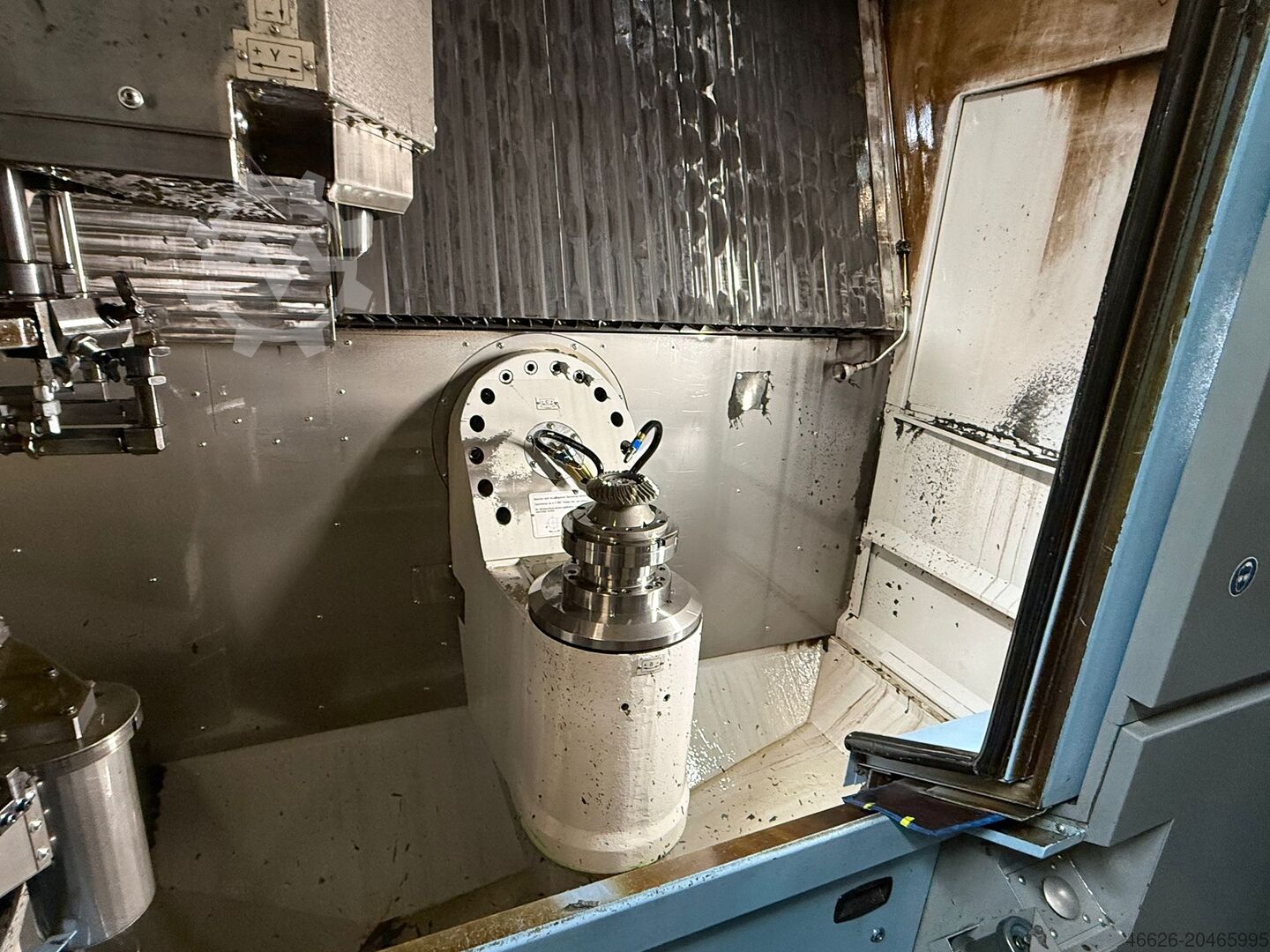

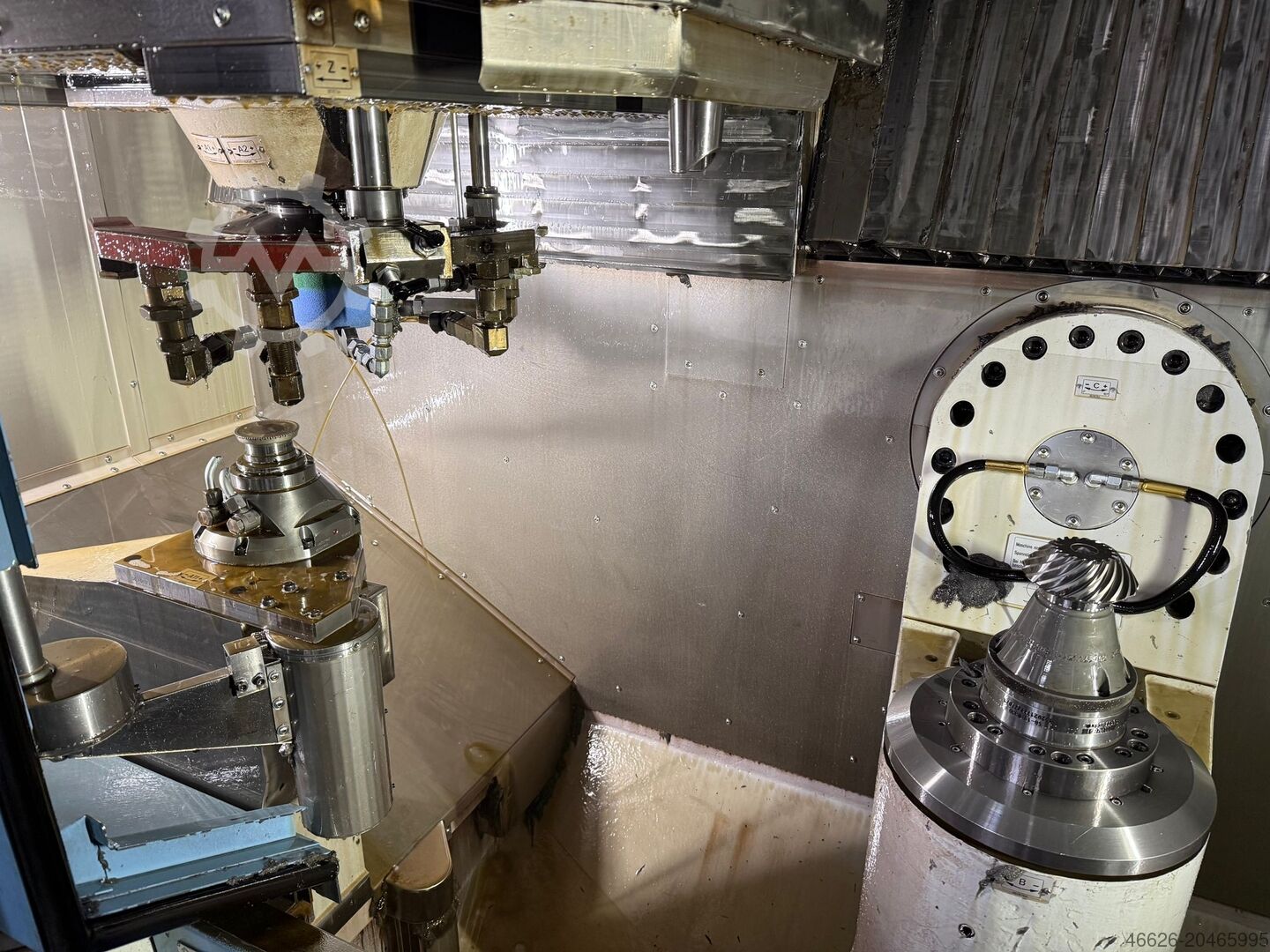

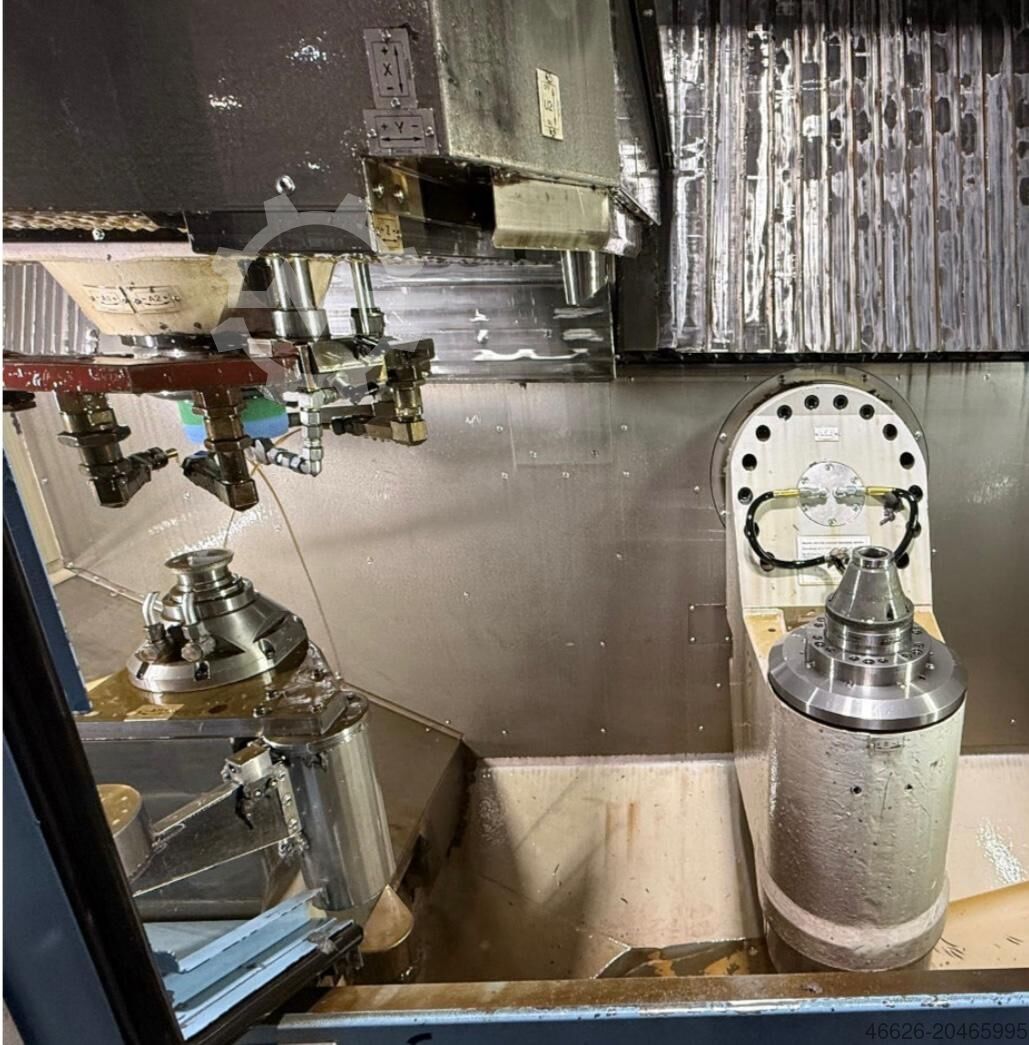

KLINGELNBERG OERLIKON G 27 — станок для шлифования конических зубчатых колёс.

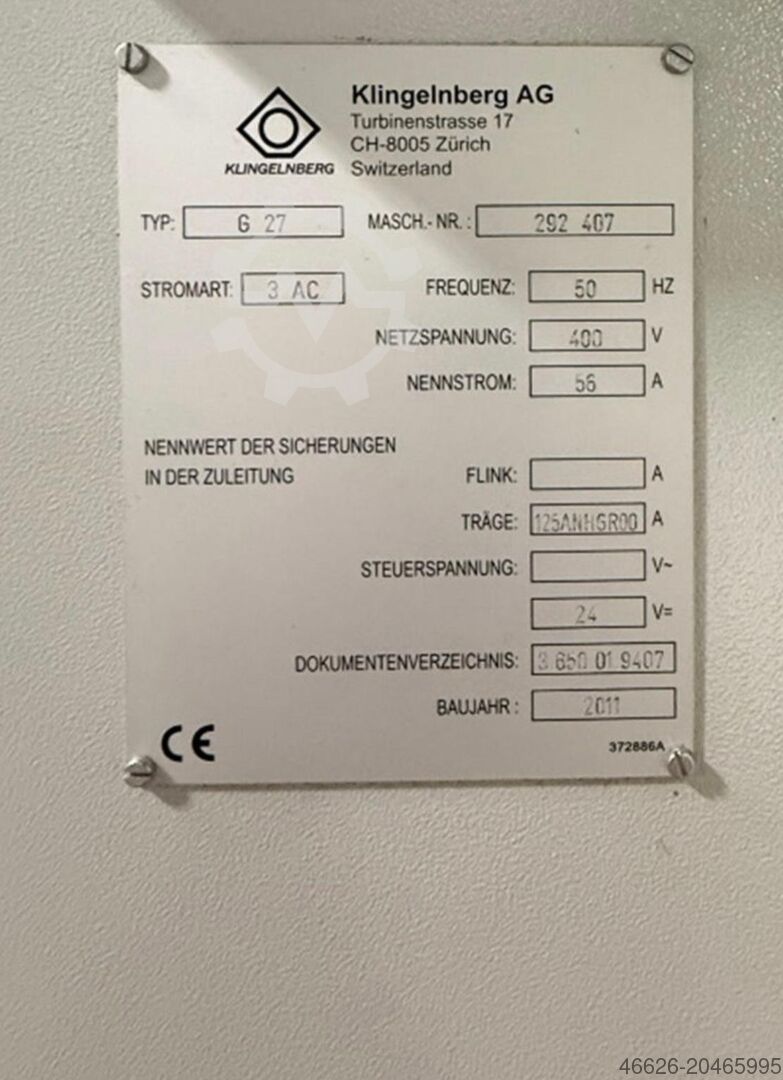

Производитель: KLINGELNBERG AG
Бренд: KLINGELNBERG OERLIKON
Серия / модель: G 27
Год выпуска: 2012
Место нахождения: Бавария, Германия
Ближайший аэропорт: Мюнхен

Области применения

• Спиральные и гипоидные конические зубчатые колёса
• Планетарные передачи
• Трансмиссии легковых и коммерческих автомобилей
• Приводные системы сельскохозяйственной и погрузочной техники
• Специальные редукторы
• Вертолётные редукторы
• Другие прецизионные применения

Технические характеристики

• Максимальный диаметр зубчатого колеса: 300 мм
• Максимальный модуль: 8
• Минимальный модуль: 0,7

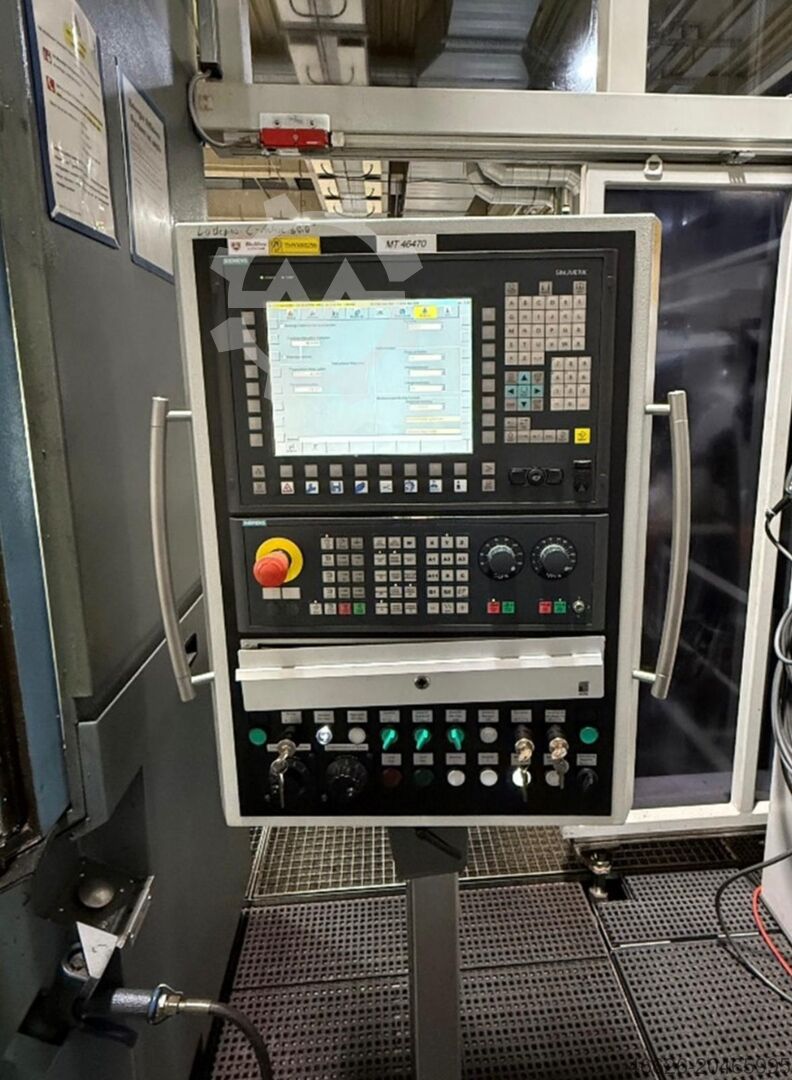

• Система ЧПУ: Siemens Sinumerik 840D Solution Line
• Программное обеспечение: KIMoS5 (Klingelnberg Integrated Manufacturing of Spiral Bevel Gears)
• Минимальный / максимальный угол конуса: −90° / +90°
• Диаметр отверстия шпинделя заготовки: 127 мм
• Диаметр шлифовального круга: 50–230 мм
• Частота вращения шлифовального шпинделя, бесступенчатое регулирование: до 7500 об/мин
• Частота вращения шпинделя заготовки: до 700 об/мин
• Подключённая мощность: 146 кВт
• Масса станка: около 21 т
• Габаритные размеры (Д × Ш × В): около 9,5 × 3,6 × 3,1 м
• Встроенный измерительный щуп на шлифовальной головке
• Внешняя система охлаждения шлифовального шпинделя
• Интегрированная система удаления масляного тумана ELBARON
• Система фильтрации СОЖ HOFFMANN

Состояние: отличное; все допуски соответствуют спецификациям производителя.
