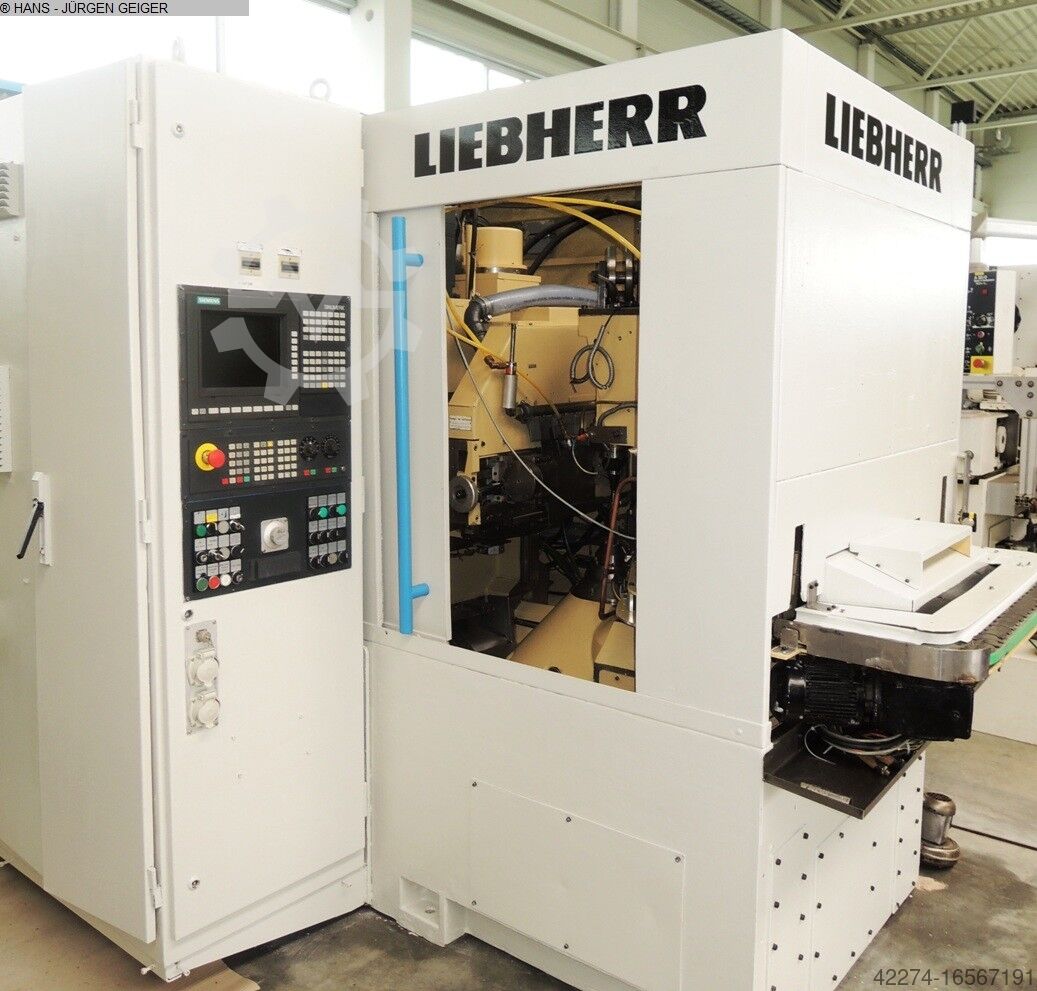

LIEBHERR LC 82

Зубофрезерный станок с ЧПУ Liebherr LC 82, 1995 года выпуска, серийный номер 0836.

Основные характеристики

• Максимальный диаметр колеса: 80 мм.
• Ширина зубчатого венца: 120 мм.
• Диапазон модулей: 1–3.
• Диапазон углов наклона зубьев: ±45°.
• Система ЧПУ: Siemens 840 C.
• Расстояние от центра стола до центра инструмента: 15–160 мм.
• Вертикальный ход салазок фрезерной головки: 250 мм.
• Тангенциальный ход / ход смещения салазок инструмента: 180 мм.
• Минимальное число зубьев: 3.
• Максимальный размер червячной фрезы: примерно Ø90 × 200 мм.
• Конус шпинделя фрезы: HSK 50 A.
• Длина зажима заготовки между столом и задней бабкой: 250 мм.
• Скорость подачи по оси / радиальная / тангенциальная: 20 / 4 / 5 мм/об. заготовки.
• Частота вращения фрезы: бесступенчато регулируемая, 0–800 об/мин.
• Мощность привода шпинделя фрезы: 8 кВт.
• Общая установленная мощность: примерно 30 кВт, 400 В, 50 Гц.
• Масса станка: примерно 7500 кг.
• Габаритные размеры станка: примерно, м; значения не указаны.

Система управления и оснащение

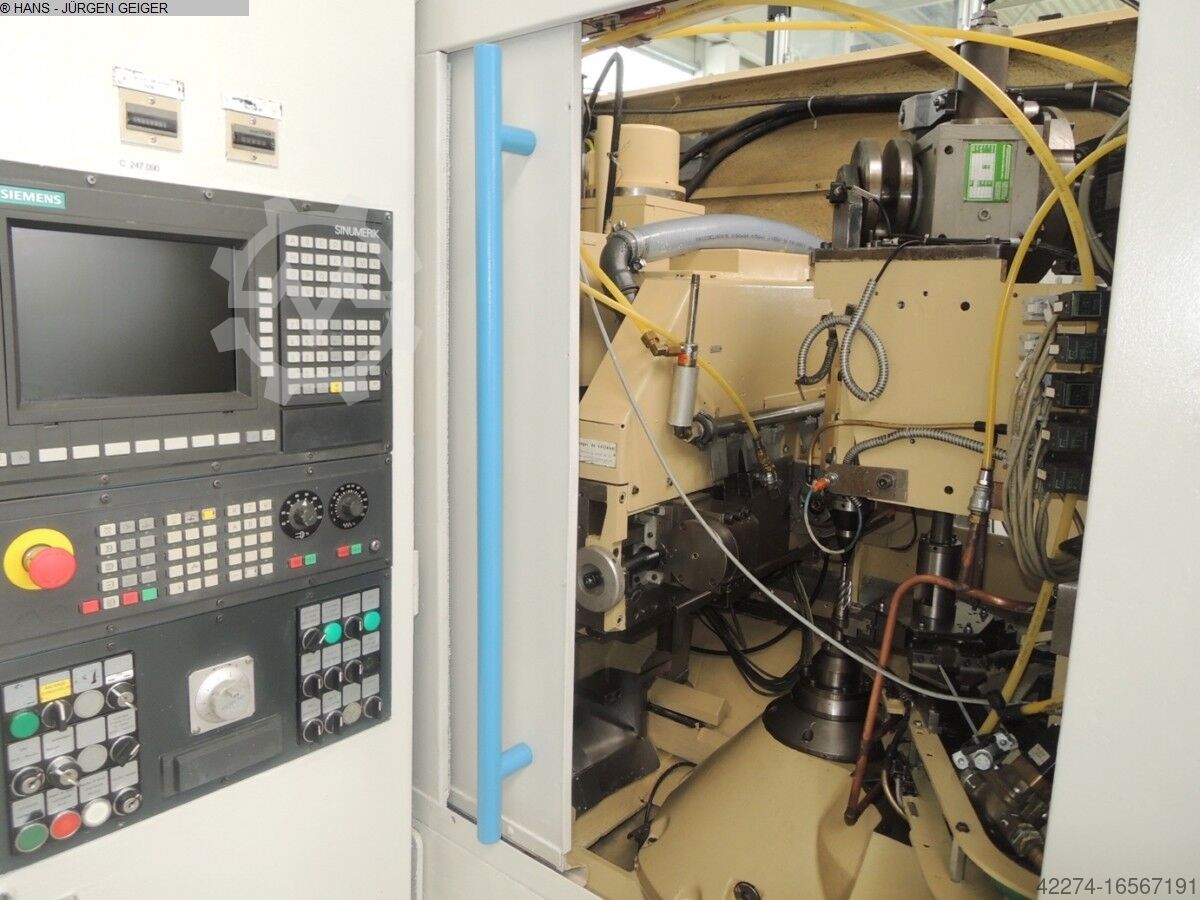

• Система ЧПУ Siemens, модель 840 C, для управления 6 осями: привод фрезы, привод стола, поворотный угол фрезерной головки, радиальная, осевая и тангенциальная оси. Предусмотрен интерфейс, специально разработанный для зубообработки, с функцией отображения ошибок.
• Автоматическое бесконтактное устройство для сопряжения зубьев и установки фрезы относительно заготовки.
• Автоматическое смещение салазок фрезы.
• Автоматическая система загрузки и выгрузки заготовок Liebherr SSL для высокоскоростной обработки. Система включает стальную цепь для транспортировки держателей заготовок и трёхпозиционный захват: для заготовок, позиции обработки и выгрузки готовых деталей на стальную ленту.
• Фактический размер обрабатываемой заготовки: примерно Ø30 × 120 мм; косозубая шестерня.

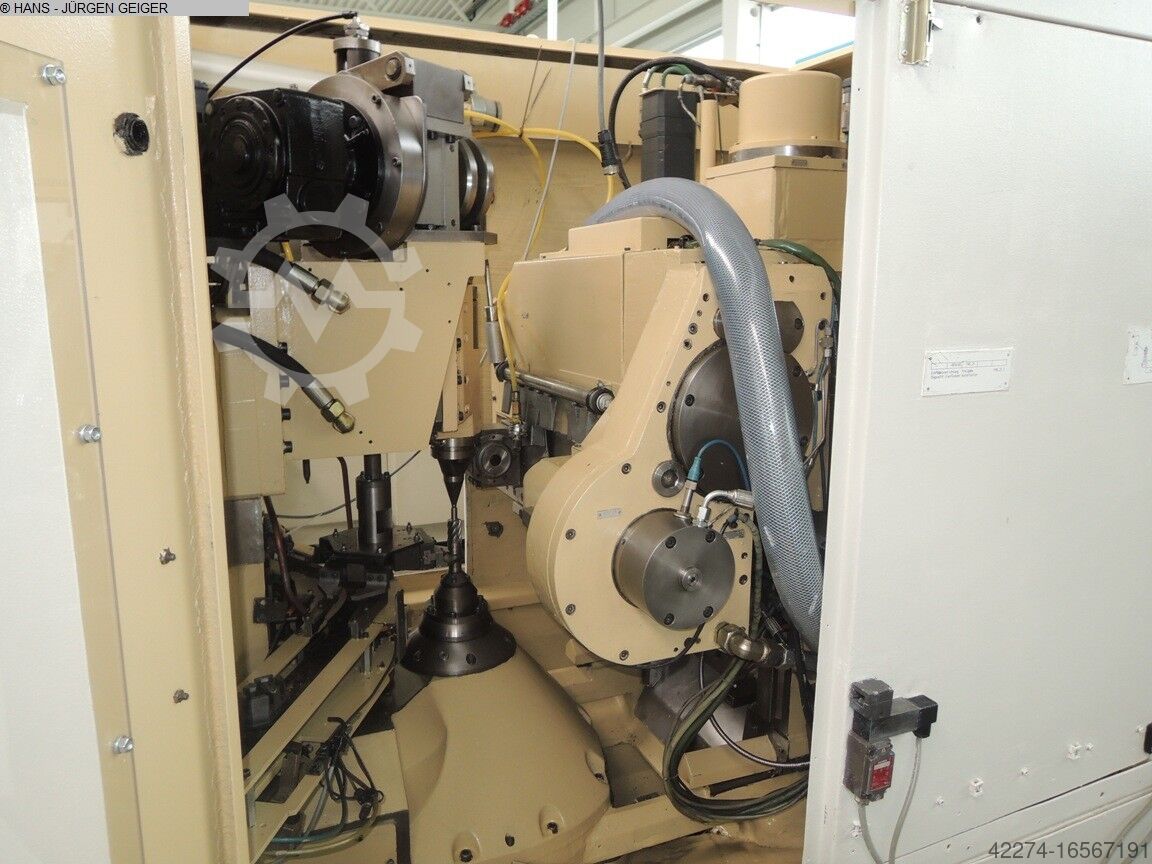

• Зажим заготовки между центрами с помощью механической пиноли задней бабки с кулачковым управлением.
• Полное ограждение рабочей зоны с одной раздвижной дверью, стружечный конвейер, небольшая установка подачи СОЖ, масляный туманоуловитель, держатели заготовок и прочее.
• Станок также может использоваться для сухого резания.

Состояние: удовлетворительное — хорошее. Станок можно осмотреть во включённом состоянии, имеется на складе.

Поставка: со склада, в состоянии на момент осмотра.

Условия оплаты: нетто после заключения договора.
