WMW ROMANIA GHM 2500

Зубофрезерный станок с ЧПУ GHM 2500

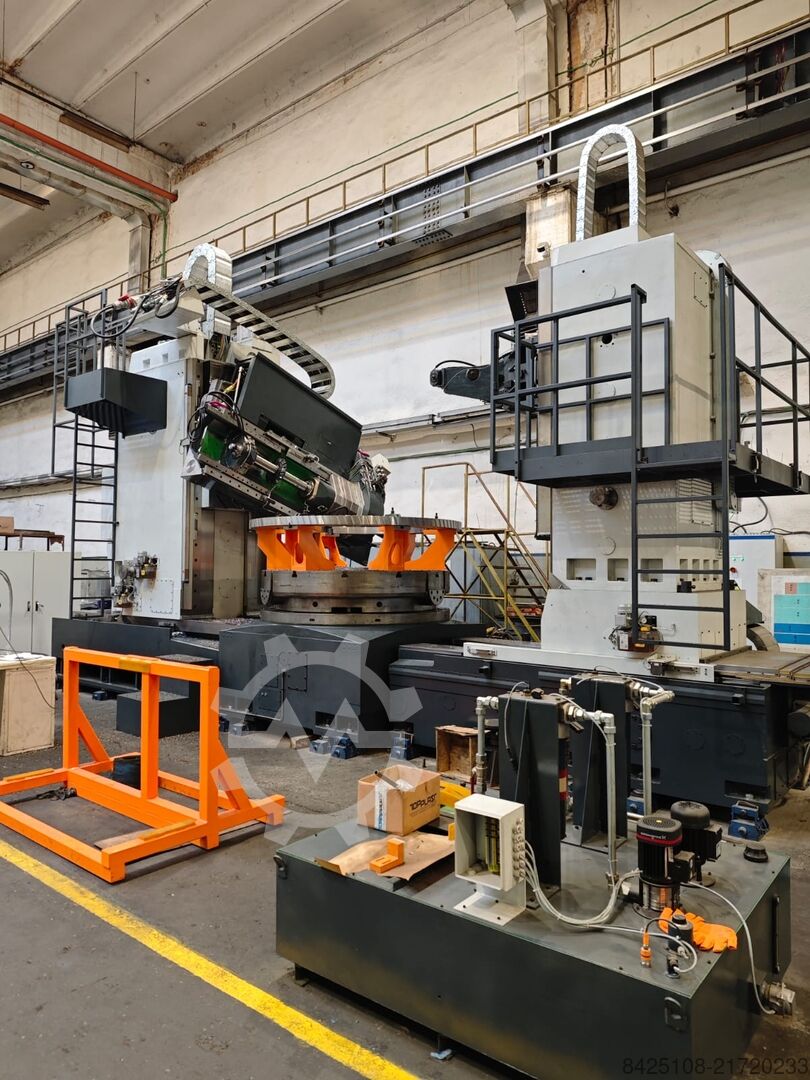

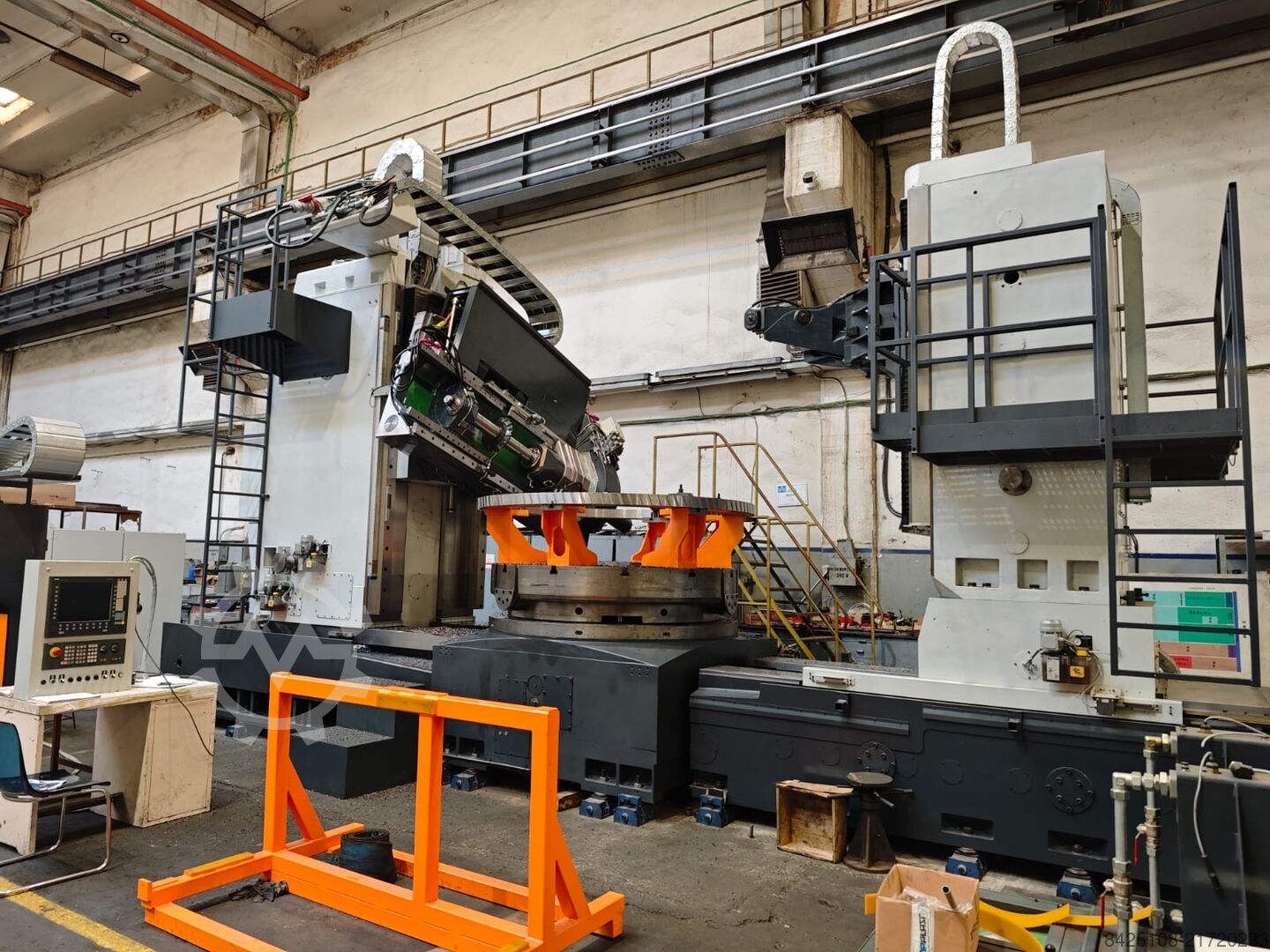

GHM 2500 CNC — станок, предназначенный для фрезерования зубчатых колёс и зубчатых венцов.

Станок оснащён головкой для обработки наружных зубьев, позволяющей обрабатывать зубья с углом наклона от 0 до ±45°, а также головкой для обработки внутренних зубьев.

Основные узлы станка

• фрезерный узел;
• узел зажима и вращения заготовки;
• центрирующий центр оси шестерни.

Фрезерный узел оснащён тремя линейными и двумя поворотными осями:

• ось X — продольное/радиальное перемещение к оси заготовки;
• ось Y — вертикальное перемещение зубофрезерной головки;
• ось Z — тангенциальное перемещение зубофрезерной головки;
• ось наклона — наклон зубофрезерной головки ±45°;
• ось C — вращение главного вала зубофрезерной головки.

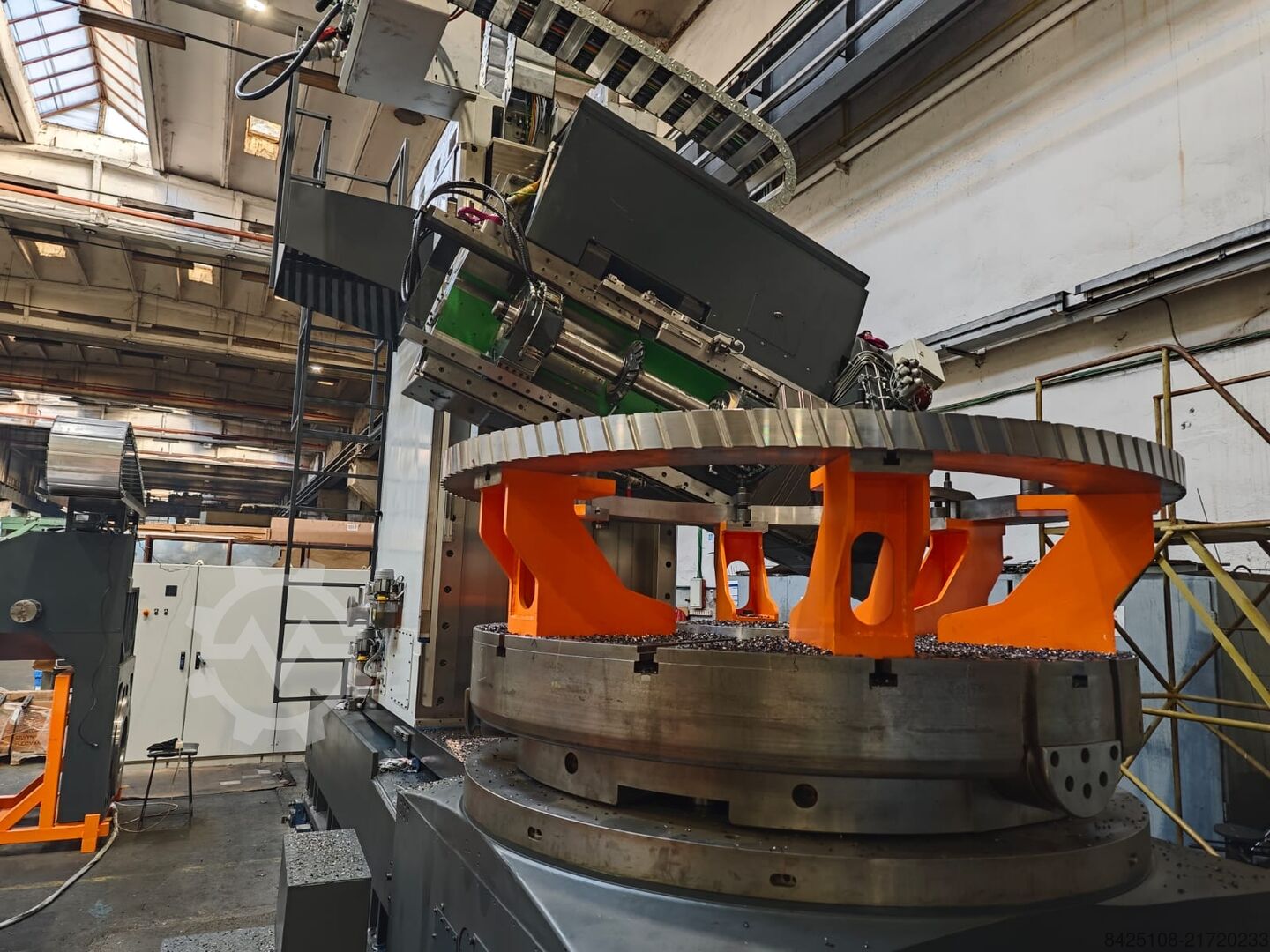

Узел крепления детали, выполненный в виде планшайбы, имеет ось вращения B для поворота детали.

Комплектация и механизмы

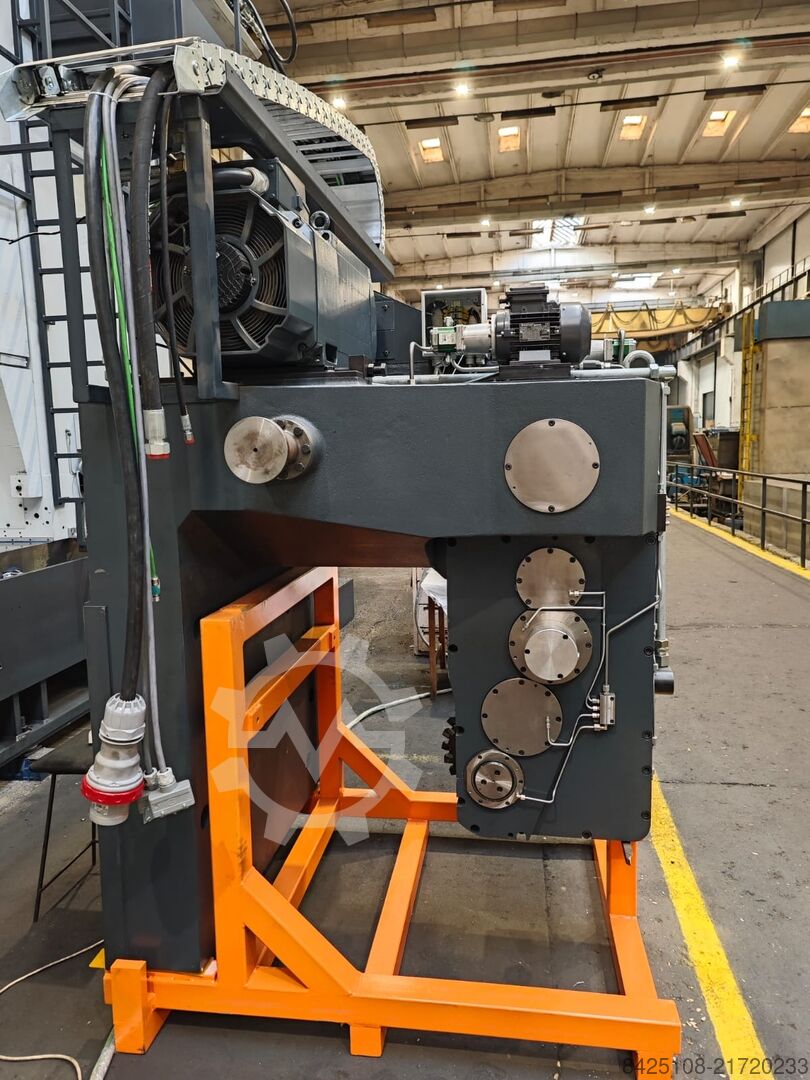

1. Головка для обработки наружных зубьев. Корпус зубофрезерной головки выполнен из серого чугуна GG300. На передней стороне расположены ответные направляющие оси Y, обеспечивающей вертикальное перемещение головки. Внутри находятся основные механизмы привода инструмента, механизм горизонтального перемещения оси зубофрезерной головки и механизм её наклона. Основной приводной механизм зубофрезерного вала состоит из двигателя мощностью 55 кВт, режим S1, углового редуктора ZF и зубофрезерного вала, установленных в корпусе зубофрезерной головки.

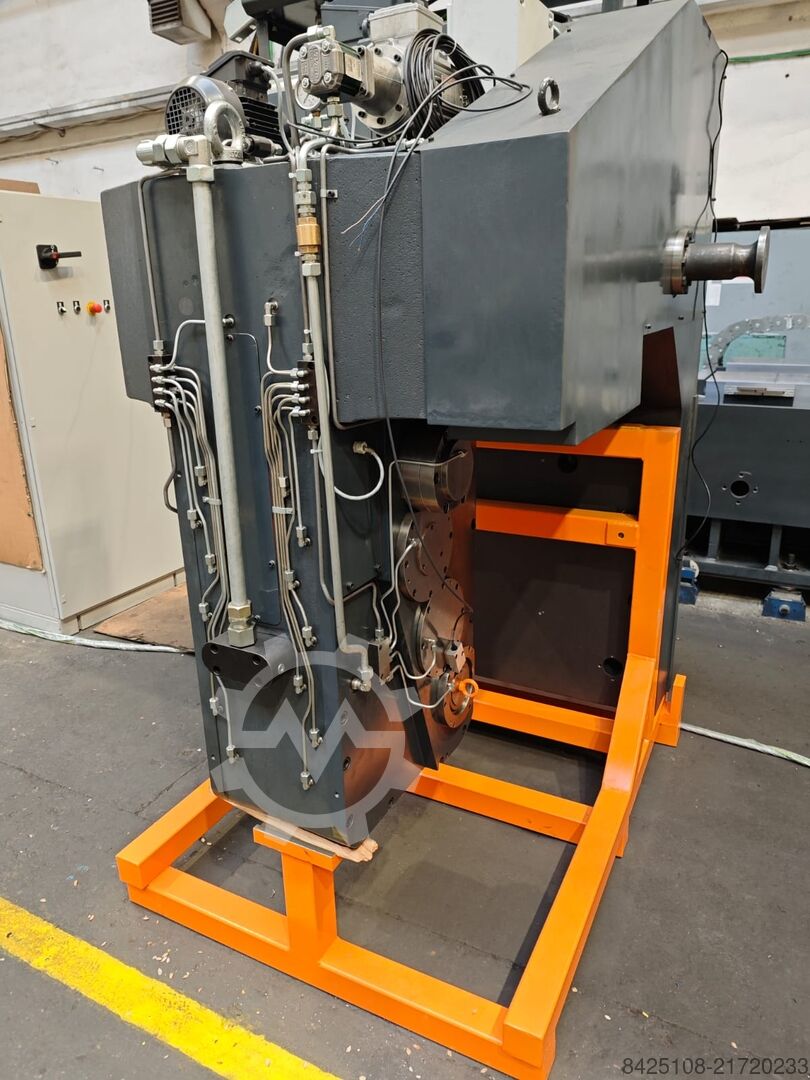

2. Головка для обработки внутренних зубьев. Корпус зубофрезерной головки выполнен из серого чугуна GG300. На передней стороне расположены ответные направляющие оси Y, обеспечивающей вертикальное перемещение головки. Внутри находятся основные механизмы привода инструмента, механизм горизонтального перемещения оси зубофрезерной головки и механизм её наклона. Основной приводной механизм зубофрезерного вала состоит из двигателя мощностью 55 кВт, режим S1, углового редуктора ZF и зубофрезерного вала, установленных в корпусе зубофрезерной головки.
3. Пиноль. Предназначена для фиксации деталей и имеет вертикальный ход.
4. Механизм продольной подачи стойки, ось X. Состоит из серводвигателя 30 Н·м, 3000 об/мин, червячного редуктора Gressner и шарико-винтовой передачи диаметром 80 мм с шагом 10 мм, класс точности IT3.
5. Механизм вертикальной подачи зубофрезерной головки, ось Y. Состоит из серводвигателя 30 Н·м, 3000 об/мин, червячного редуктора Gressner и шарико-винтовой передачи диаметром 80 мм с шагом 10 мм, класс точности IT3.
6. Механизм подачи и вращения планшайбы, ось C. Оснащён двумя серводвигателями 50 Н·м, 2000 об/мин, червячным редуктором Gressner и дуплексной червячной передачей, входящей в зацепление с червячным венцом, расположенным на планшайбе.
7. Механизм наклона зубофрезерной головки, ось B. Состоит из серводвигателя 20 Н·м, 3000 об/мин, червячного редуктора Gressner и червячной передачи с зубчатым сегментом.
8. Механизм осевого перемещения зубофрезерной головки, ось Z. Состоит из серводвигателя 20 Н·м, 3000 об/мин, планетарного редуктора Alpha Getriebe и шарико-винтовой передачи диаметром 63 мм с шагом 10 мм, класс точности IT3.
9. Верхний механизм горизонтального позиционирования, вспомогательная ось X1. Состоит из серводвигателя 20 Н·м, 2000 об/мин, планетарного редуктора Alpha Getriebe и шарико-винтовой передачи диаметром 63 мм с шагом 10 мм, класс точности IT5.
