DONAU-KNAPP UZFM - V 300 H

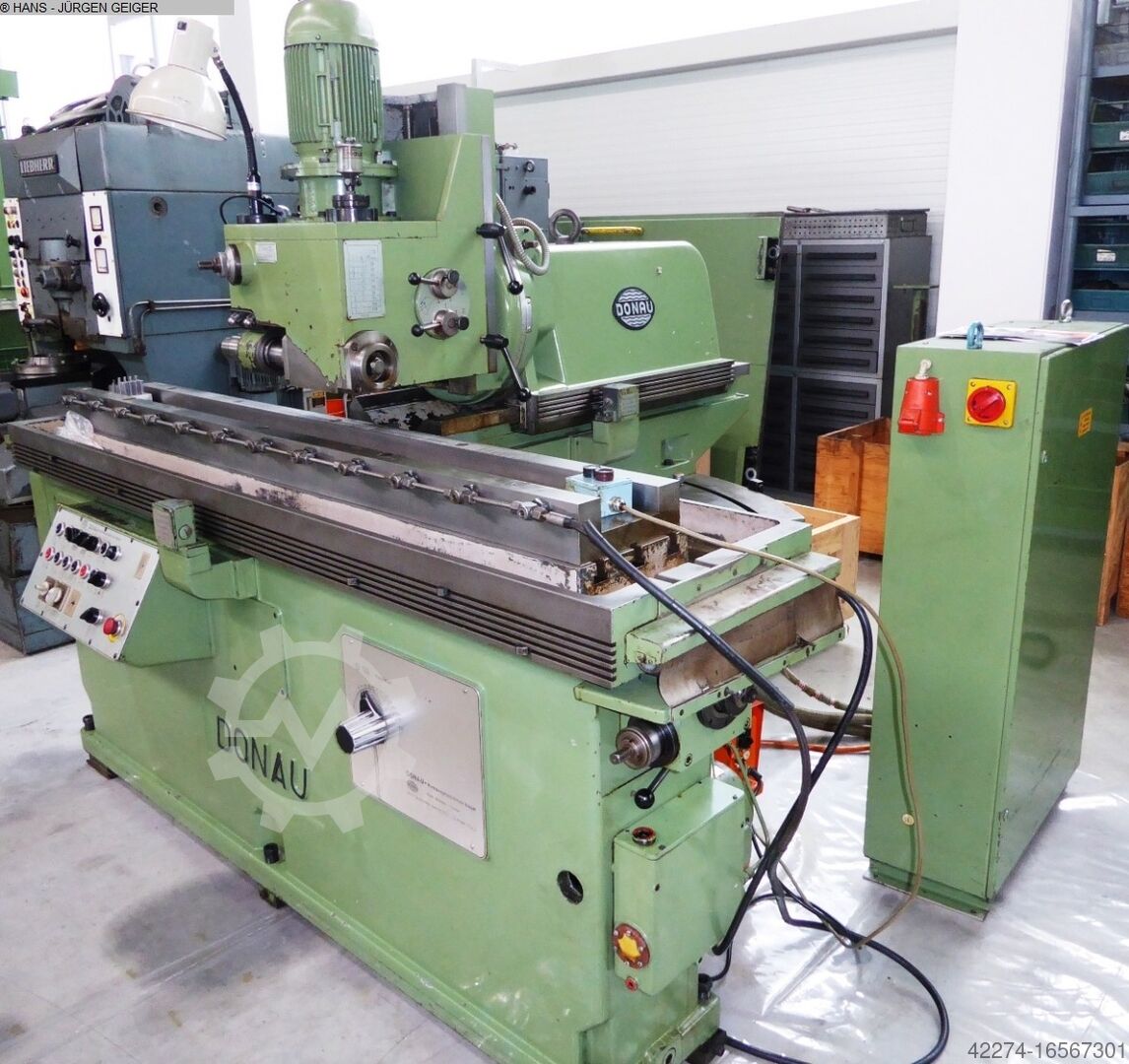

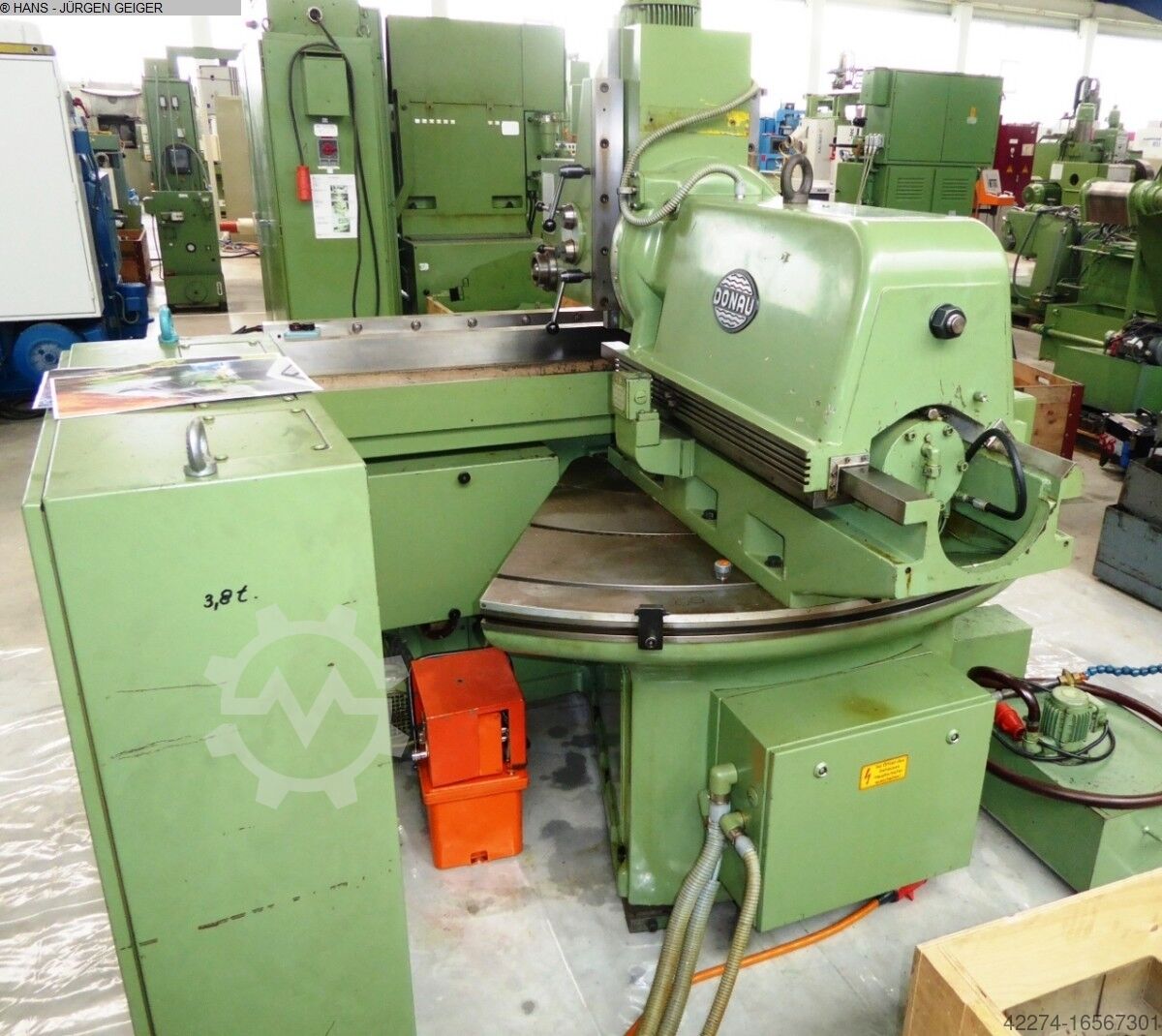

Универсальный автоматический станок для фрезерования реек DONAU-KNAPP (Германия), модель UZFM-V 300 H, приблизительно 1980 года выпуска, серийный номер 80-234x.

Основные характеристики

• Максимальная длина рейки: 1750 мм.
• Поперечный ход / максимальная ширина фрезерования: 260 мм.
• Модуль: для стали — 10, для чугуна — 12.
• Размер зажимной поверхности стола: 275 × 1850 мм.
• Высота установки под фрезой, в зависимости от диаметра фрезы: 136–410 мм.
• Диаметр фрезы: минимальный — Ø 125 мм + 2 × глубина резания; максимальный — Ø 160 мм.
• Максимальная ширина фрезы: консольное крепление — 50 мм, с опорой — 140 мм.
• Максимальный диаметр оправки фрезы: 50 мм.
• Поворотная фрезерная головка вправо / влево: 30° / 45°.
• Число частот вращения шпинделя: 9.
• Диапазон частот вращения шпинделя: 22–179 об/мин.
• Поворот фрезерного суппорта вправо / влево: 30°.
• Бесступенчатая подача фрезерного суппорта: 0–600 мм/мин.
• Ускоренный обратный ход: 2000 мм/мин.
• Мощность привода фрезерного шпинделя: около 4 кВт.
• Общая установленная электрическая мощность: 8 кВт, 400 В, 50 Гц.
• Масса станка: около 4500 кг.

Комплектация и особенности

• Автоматическое управление циклом фрезерования посредством кулачкового блока, установленного на фрезерном и столовом суппортах, с возможностью скачкового переключения — автоматического пропуска участка, который не требуется фрезеровать, — и маятникового фрезерования: синхронная обработка первой половины стола и смена заготовки на второй половине.
• Гидравлическое устройство зажима заготовки: 1800 × 260 мм, ширина зажима — 140 мм, внутренняя высота зажима — 60 мм; с отдельной гидравлической станцией и ручным переключателем.
• Ручная тонкая регулировка стола с шагом 0,001 мм для точного позиционирования в предварительно профрезерованной рейке.
• Различные сменные шестерни — около 10 шт.
• 2 оправки для фрез.
• Различные дополнительные принадлежности.
• Централизованная система смазки.
• Встроенная гидравлическая установка.
• Простое устройство подачи охлаждающей жидкости.
• Отдельный электрошкаф.
• Различные фрезы для реек диаметром до 160 мм.

Станок особенно подходит для фрезерования реек, а также для изготовления протяжных инструментов. Возможно фрезерование с затылованием за счёт поворота фрезерной головки.

Состояние: очень хорошее. Станок можно осмотреть под напряжением.

Поставка: со склада, в состоянии на момент осмотра.

Оплата: нетто, после заключения договора.
