Станки для нарезания прямозубых конических колес

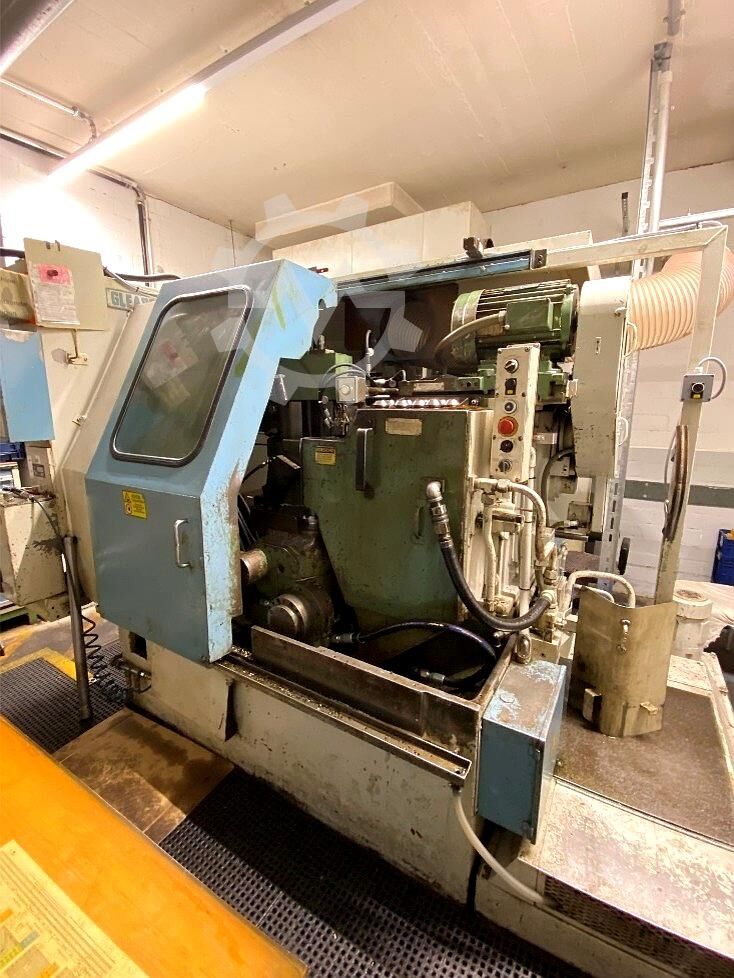

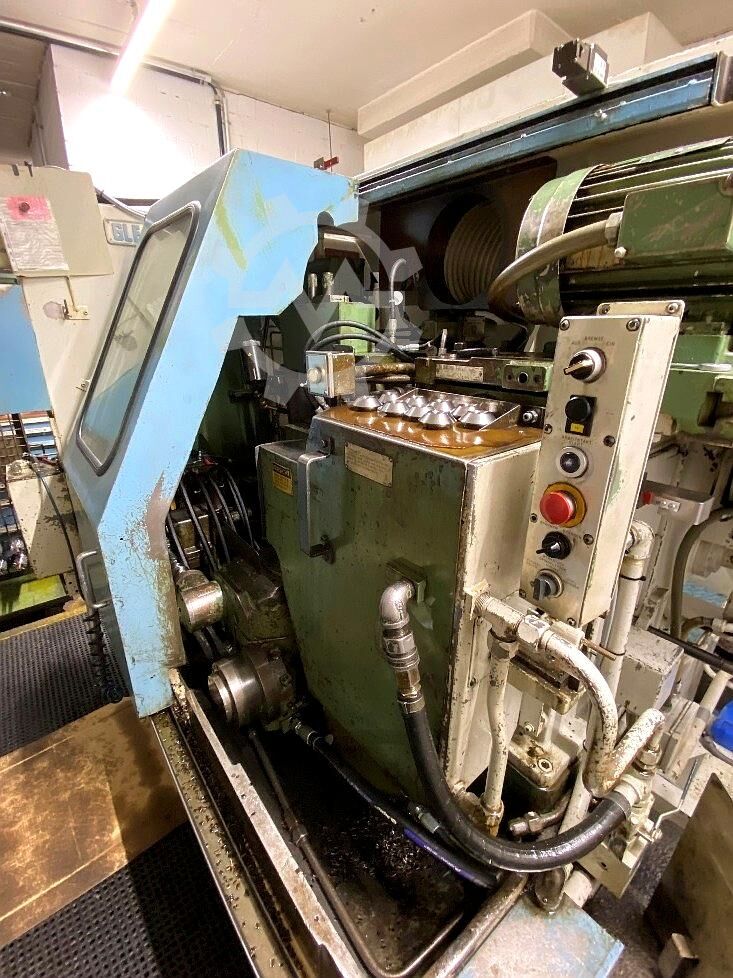

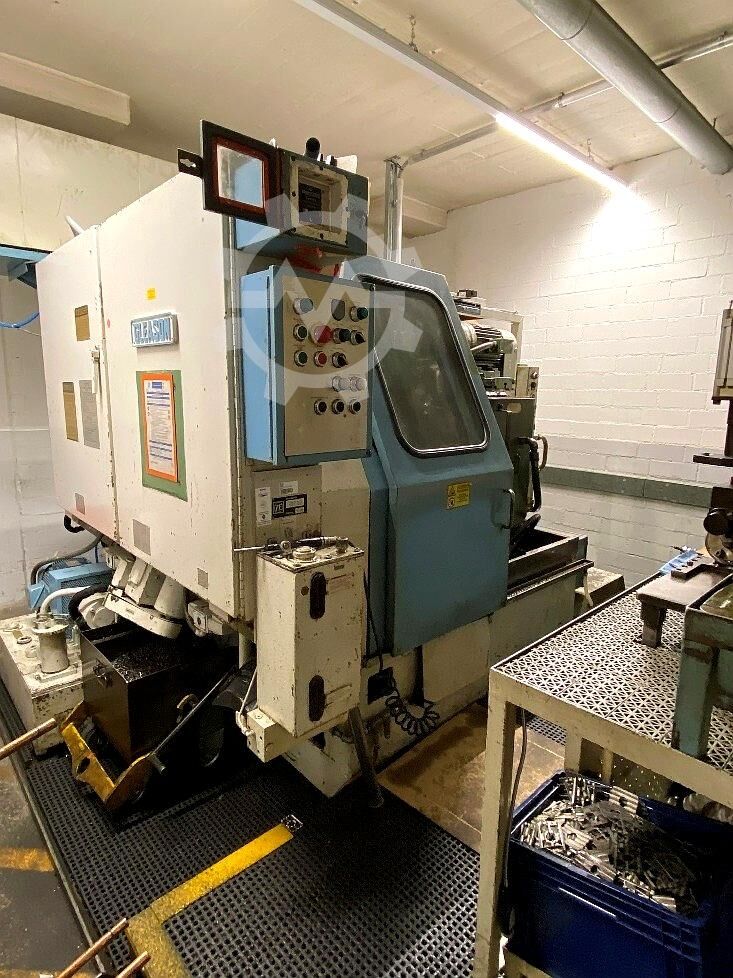

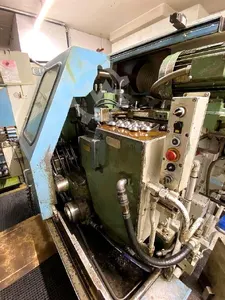

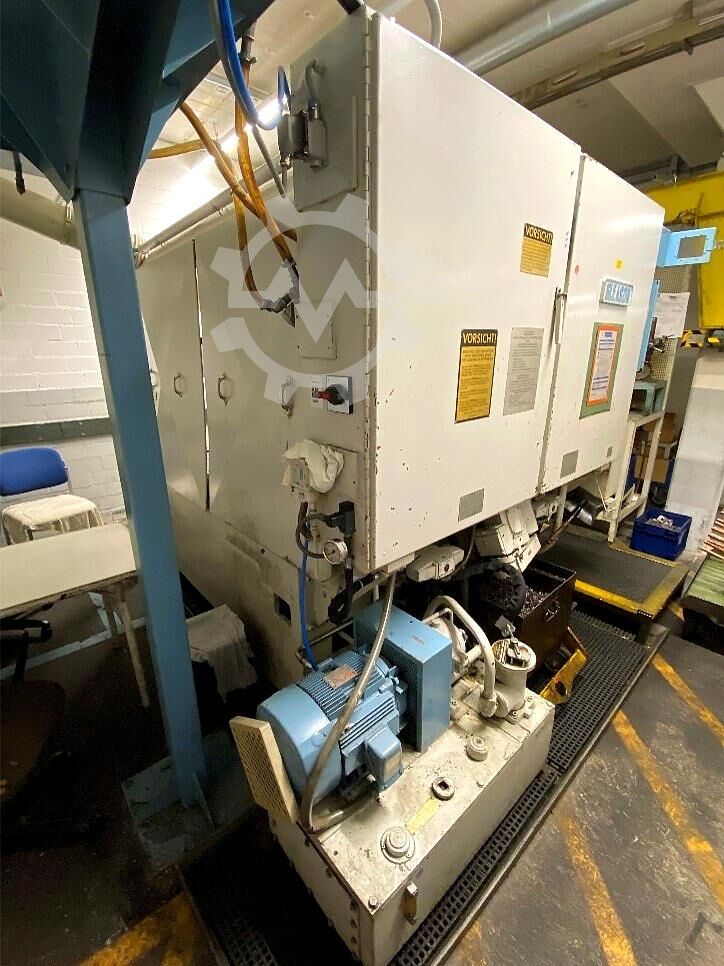

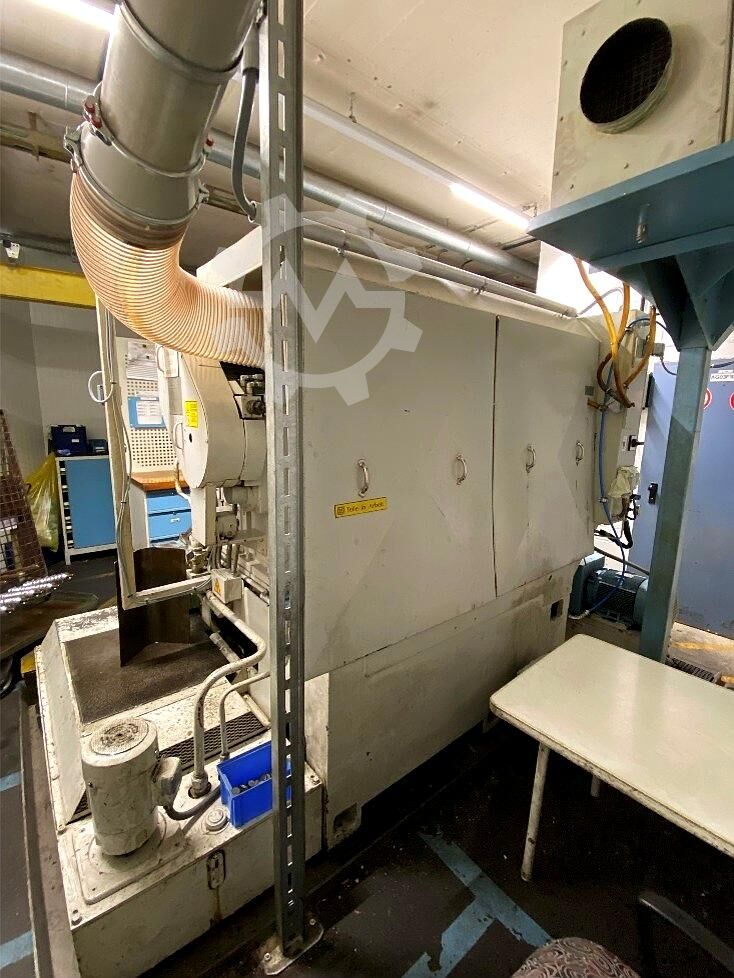

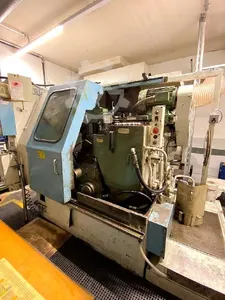

Gleason Revacycle Nr. 726

Фотографии

Описание

Технические характеристики

  • Угол базового конуса: 15–55°
  • Диаметр делительной окружности: 152 мм
  • Высота зуба с чистовой фрезерной головкой 21°: не более 10,7 мм
  • Высота зуба: не более 14,8 мм
  • Ширина зуба у основания: не более 28 мм
  • Диаметр протяжной головки: 200 мм
  • Диаметр протяжной головки по шаблону: не более 5,334 мм (0,21″; значение требует уточнения)
  • Количество зубьев: 8–50
  • Диапазон индексации: 8–50 мм
  • Скорость обработки: 49,7 м/мин
  • Скорость фрезерной головки: 32,6–49,7 м/мин
  • Подача: 2–3,1 с/зуб

Шпиндель заготовки

  • Диаметр конического отверстия в широкой части: 99 мм
  • Длина зажима: 304,8 мм
  • Конусность на фут: 15,4 мм
  • Глубина конуса: 15,8 мм
  • Центровое отверстие за конусом: 57,2 × 77,9 мм
  • Диаметр отверстия шпинделя: 22,3 мм

Параметры станка

  • Мощность двигателя главного привода: 7,46 кВт
  • Частота вращения двигателя главного привода при 60 Гц: 1800 об/мин
  • Частота вращения двигателя главного привода при 50 Гц: 1500 об/мин
  • Частота вращения гидравлического двигателя при 60 Гц: 1800 об/мин
  • Частота вращения гидравлического двигателя при 50 Гц: 1500 об/мин
  • Частота вращения насоса охлаждающей жидкости при 60 Гц: 3600 об/мин
  • Частота вращения насоса охлаждающей жидкости при 50 Гц: 3000 об/мин
  • Частота вращения двигателя стружечного конвейера при 60 Гц: 1800 об/мин
  • Частота вращения двигателя стружечного конвейера при 50 Гц: 1500 об/мин

Технические характеристики

ПроизводительGleason
МодельRevacycle Nr. 726
Тип оборудованияСтанок для нарезания конических зубчатых колес
Страна размещенияGermany
Год выпуска1978
Состояниеready for operation (used)
Цена2800 EUR
Base cone angle15–55 °
Broaching head diameter200 mm
Broaching head diameter according to templatemax. 0.21 ″ (?)
Chip conveyor motor speed at 50 Hz1,500 rpm
Chip conveyor motor speed at 60 Hz1,800 rpm
Clamping length304.8 mm
Coolant pump speed at 50 Hz3,000 rpm
Coolant pump speed at 60 Hz3,600 rpm
Counterbore behind taper57.2 × 77.9 mm
Feed rate2–3.1 s/tooth
Hydraulic motor speed at 50 Hz1,500 rpm
Hydraulic motor speed at 60 Hz1,800 rpm
Index range8–50 mm
Machining speed49.7 m/min
Main drive motor power7.46 kW
Main drive motor speed at 50 Hz1,500 rpm
Main drive motor speed at 60 Hz1,800 rpm
Milling head speed32.6–49.7 m/min
Number of teeth range8–50
Pitch circle diameter152 mm
Spindle bore diameter22.3 mm
Taper bore diameter at large end99 mm
Taper depth15.8 mm
Taper per foot15.4 mm
Tooth heightmax. 14.8 mm
Tooth height with 21° finish milling headmax. 10.7 mm
Tooth width at tooth rootmax. 28 mm

Производитель

Gleason
