Станки для нарезания конических колес с круговыми зубьями
Saratov 5C280P, 5C270P
Фотографии
Описание

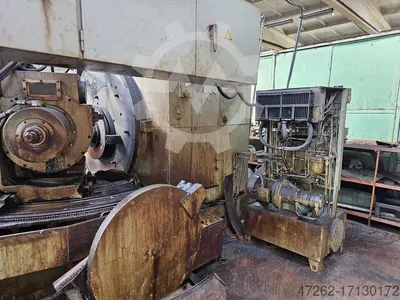

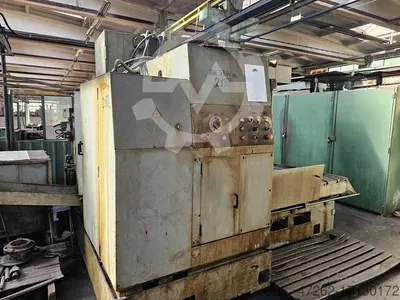

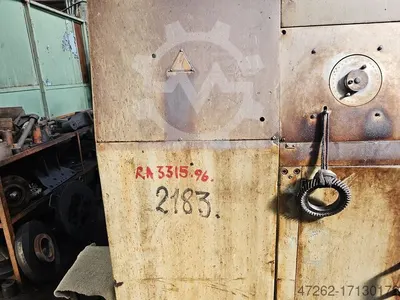

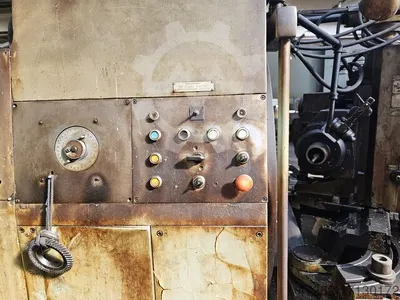

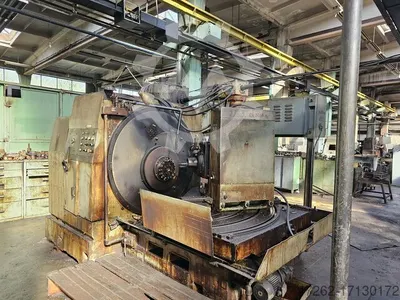

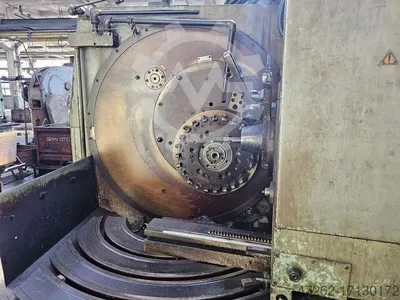

SARATOV 5C280P — станок для шлифования спиральных конических зубчатых колёс
В наличии 2 станка.
- Максимальный диаметр зубчатого колеса: 800 мм
- Максимальный модуль: 16
- Максимальная ширина венца: 125 мм
- Число зубьев: 5–150
- Диапазон частоты вращения шпинделя: 20–125 об/мин
- Мощность главного электродвигателя: 7,5 кВт
- Габаритные размеры (Д × Ш × В): 3170 × 2180 × 2200 мм
- Масса: 15 т
Доступно видео работы станка.
SARATOV 5C276 — станок для шлифования прямозубых конических зубчатых колёс
- Модуль: 10 мм
- Максимальный диаметр зубчатого колеса: 500 мм
- Максимальное конусное расстояние: 250 мм
- Максимальная ширина венца: 80 мм
- Минимальный угол делительного конуса: 5°
- Число зубьев колеса: 10–150
- Расстояние между шпинделем и центром станка: 375 мм максимум (угол установки 5°); 75 мм минимум (угол установки 90°)
- Ход: 100 мм
- Двойной ход ползуна: 48–400 ходов/мин
- Мощность электродвигателя: 4,0 кВт
- Масса станка: 8750 кг
Описание переведено автоматически; возможны ошибки перевода.
Технические характеристики
| Производитель | Saratov |
|---|---|
| Модель | 5C280P, 5C270P |
| Тип оборудования | Станок для нарезания конических зубчатых колес |
| Страна размещения | Romania |
| Год выпуска | 1988 |
| Состояние | ready for operation (used) |
| Distance between spindle and machine center, mm | – max. (stock angle 5 degrees) 375 mm; – min. (stock angle 90 degrees) 75 mm |
| Machine weight, kg | 8750 |
| Main motor power | 7.5 kW |
| Max. gear diameter | 800 mm |
| Max. gear ring width | 125 mm |
| Max. gear ring width, mm | 80 |
| Max. gear wheel cone distance, mm | 250 |
| Max. gear wheel diameter, mm | 500 |
| Max. module | 16 |
| Min. angle of dividing cone (pitch), degrees | 5 |
| Module, mm | 10 |
| Motor capacity, kW | 4.0 |
| Number of teeth | 5-150 |
| Number of wheel teeth | 10 – 150 |
| Overall dimensions (LxWxH) | 3170x2180x2200 mm |
| Slider double stroke, spm | 48 – 400 |
| Spindle speed range | 20-125 rpm |
| Stroke, mm | 100 |
| Weight | 15 t |
