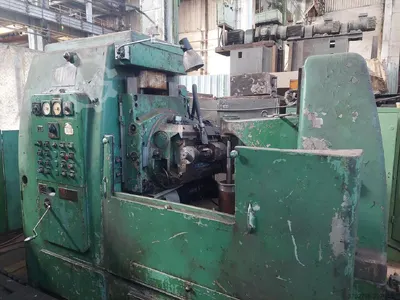

CHURCHILL U 3615

Зубофрезерный станок Churchill U 3615 для точного и стабильного нарезания прямозубых и косозубых зубчатых колёс в условиях промышленного производства. Станок имеет жёсткую чугунную конструкцию, обеспечивающую устойчивость, низкий уровень вибраций и стабильное качество обработки при непрерывной эксплуатации.

Характеристики

• Максимальный диаметр обрабатываемого зубчатого колеса: 1000 мм без задней бабки и 863,6 мм с задней бабкой.
• Максимальная масса заготовки: 3000 кг.
• Максимальная ширина венца: 400 мм.
• Максимальный модуль: 10.

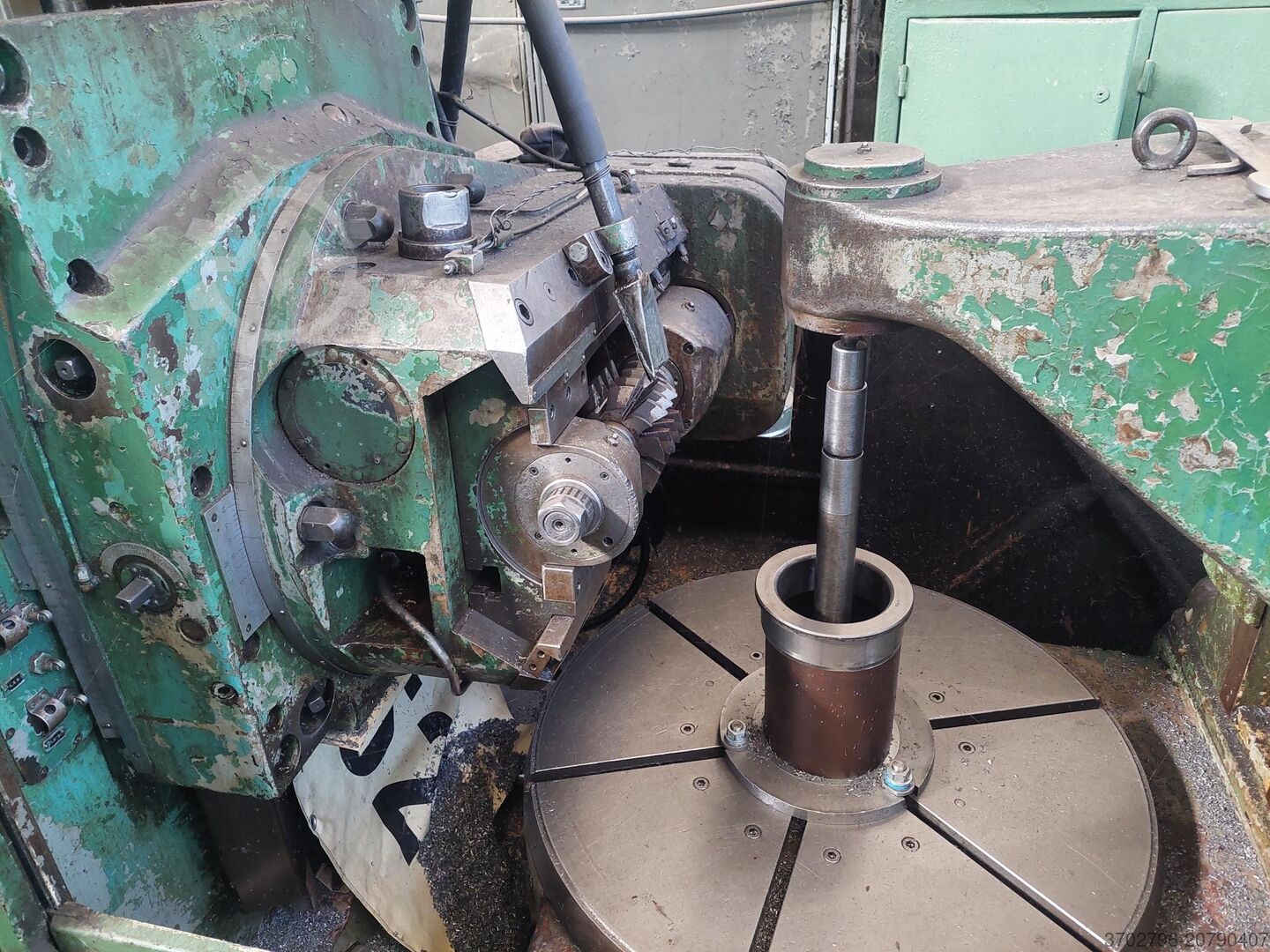

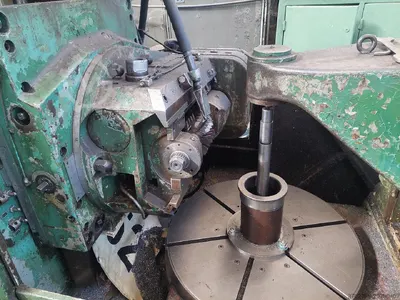

• Диаметр поворотного стола: 740 мм.
• Стол оснащён шестью Т-образными пазами; диаметр отверстия стола — 89 мм.
• Нарезание косозубых колёс под углом до ±45°.

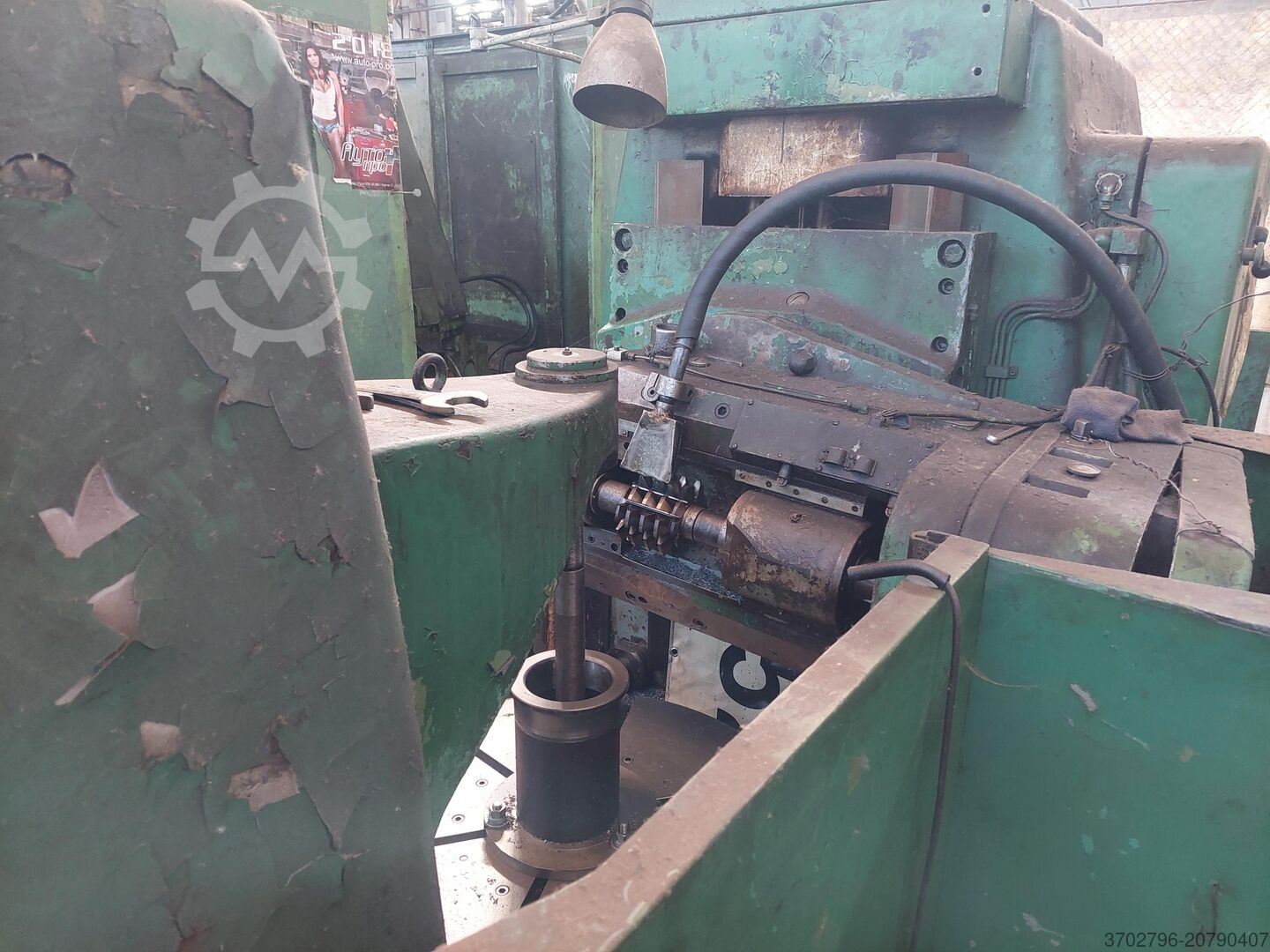

• Шпиндель червячной фрезы рассчитан на инструмент диаметром до 180 мм и длиной до 240 мм.
• Бесступенчатая регулировка частоты вращения шпинделя: 50–200 об/мин.
• Подачи управляются вариаторами P.I.V.; предусмотрена плавная и точная регулировка вертикальной, горизонтальной и тангенциальной подач, а также прерывистого и непрерывного смещения червячной фрезы.
• Мощность главного двигателя: 7,5 кВт.
• Электропитание: трёхфазная сеть, 50 Гц.
• Габаритные размеры: приблизительно 4500 × 2450 × 2450 мм (Д × Ш × В).
• Масса: около 8000 кг.

Комплект поставки

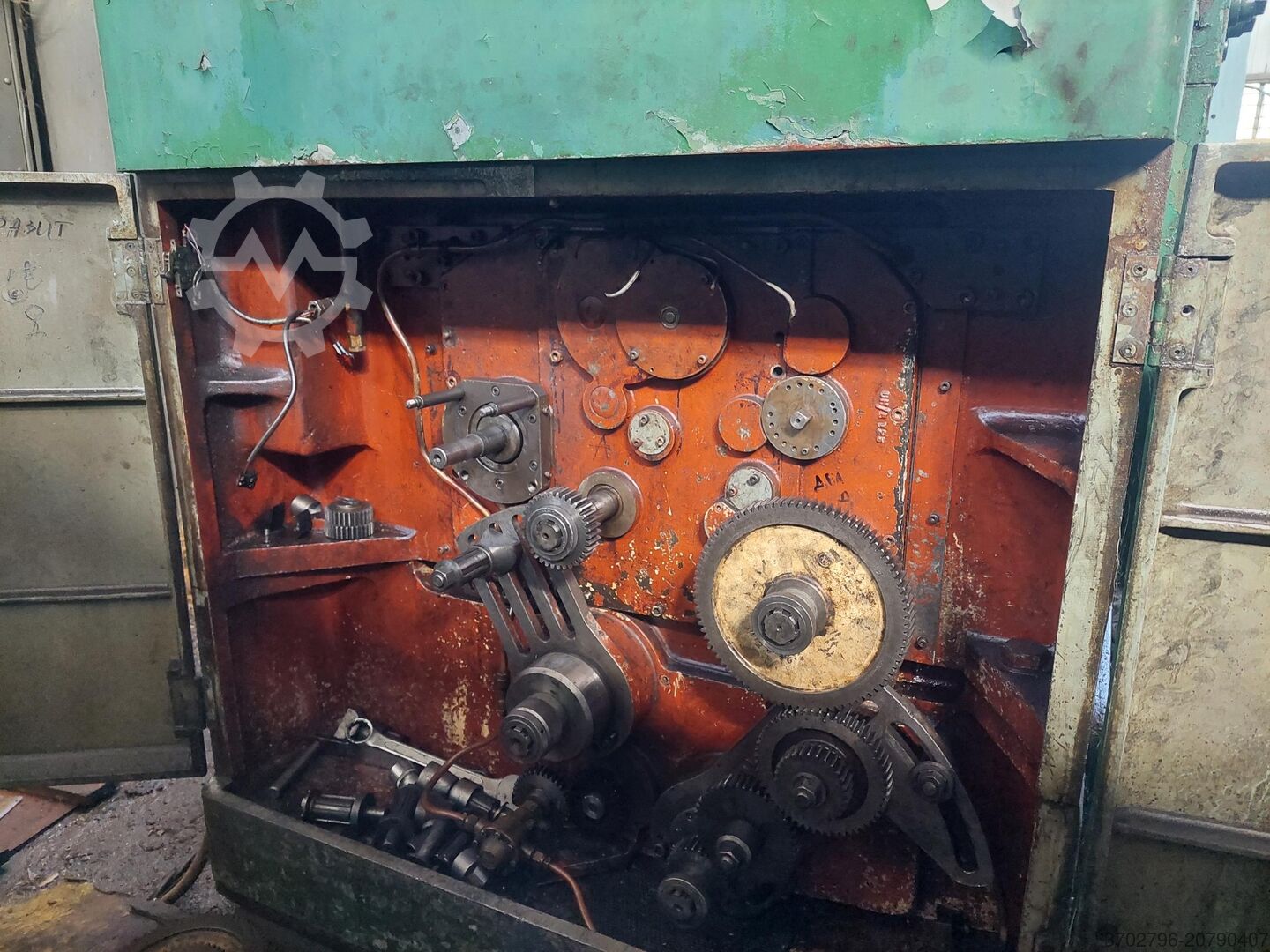

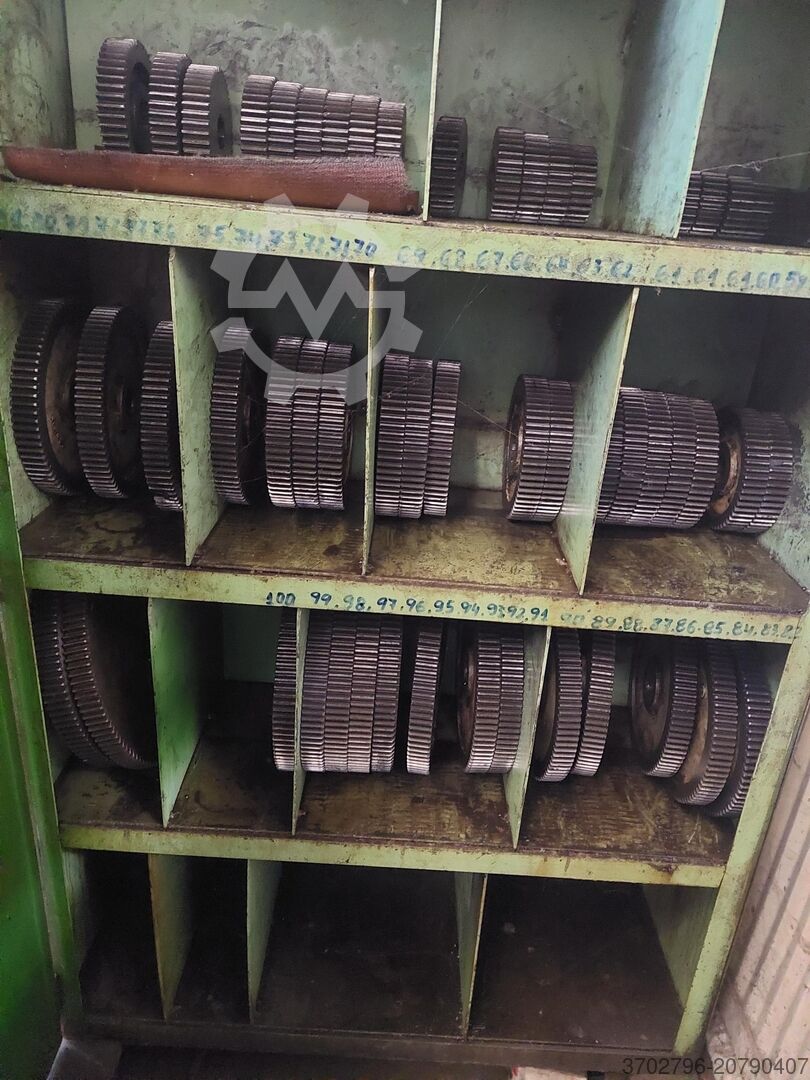

• Полный комплект сменных шестерён.
• Технический паспорт.
• Руководство оператора.

Состояние: станок изготовлен в 1966 году, полностью работоспособен и готов к эксплуатации.

Churchill U/PH 3615 отличается исполнением для тяжёлых промышленных условий, большой вместимостью по обрабатываемым деталям, регулируемыми частотой вращения шпинделя и скоростями подач, а также возможностью непрерывного производства зубчатых колёс.
