Вертикальные зубофрезерные станки (диаметр колеса 700–999 мм)

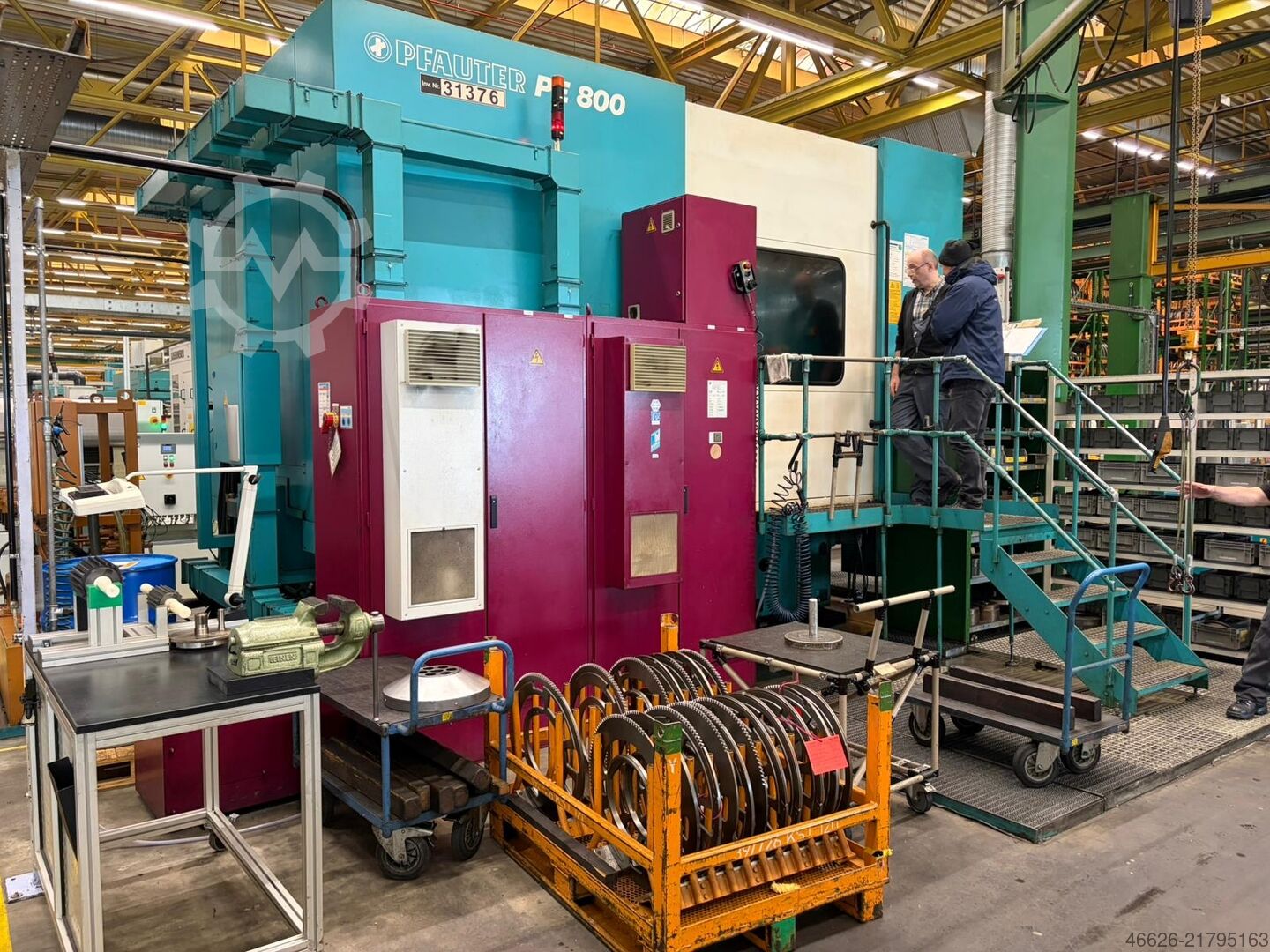

Pfauter PE 800
Фотографии
Описание
Gleason P 800 — станок, подходящий для модернизации.
Станок можно осмотреть под напряжением до 12.05.2026, после чего он будет демонтирован из-за ограниченного пространства.
Доступны для скачивания отчёты об инспекции KLINGELNBERG.
Основные сведения
- Год выпуска: 1995

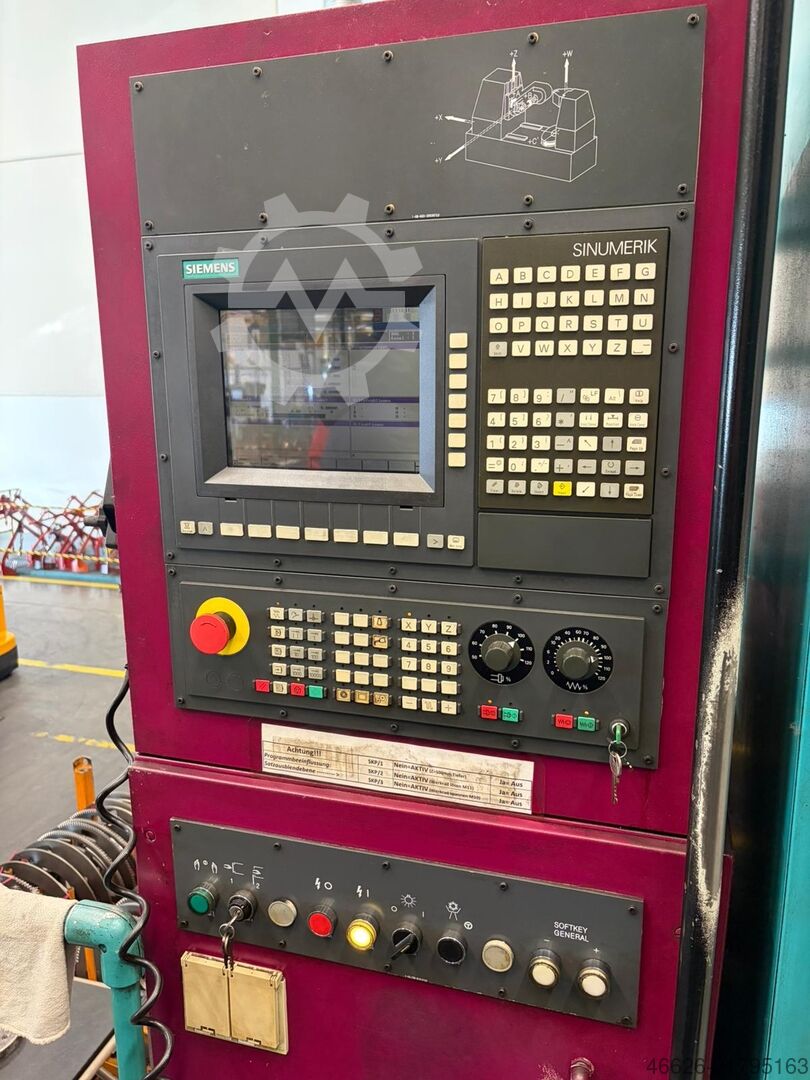

- Система управления: SIEMENS 840 C (снята с производства)
- Состояние: механическое состояние — отличное
- Работоспособность: полностью работоспособен
- Осмотр: возможен под напряжением
Технические характеристики
- Номинальный диаметр заготовки: 800 мм
- Максимальный диаметр заготовки: 800 мм
- Максимальный диаметр заготовки, специальное исполнение: 1 200 мм
- Номинальный модуль: 20 / 30 мм
- Номинальный модуль, специальное исполнение: 25 / 35 мм
- Мощность привода: 35 кВт
- Мощность привода, специальное исполнение: 52 кВт
- Диапазон частоты вращения фрезерной головки: 20–200 об/мин
- Диапазон частоты вращения фрезерной головки, специальное исполнение: 26–265 об/мин
- Дополнительный диапазон частоты вращения фрезерной головки, специальное исполнение: 36–360 об/мин
- Диапазон поворота фрезерной головки: +30° / −45°
- Размеры стандартной фрезерной головки, диаметр / длина: 350 / 375 мм
- Минимальное / максимальное межосевое расстояние между заготовкой и инструментом: 50 / 600 мм
- Межосевое расстояние между заготовкой и инструментом, специальное исполнение: 50 / 800 мм
- Максимальный ход осевого суппорта: 700 мм
- Максимальный ход осевого суппорта, специальное исполнение: 1 000 мм
- Максимальный ход осевого суппорта, специальное исполнение: 1 300 мм
- Минимальная высота нижнего положения фрезерной головки над столом: 450 мм

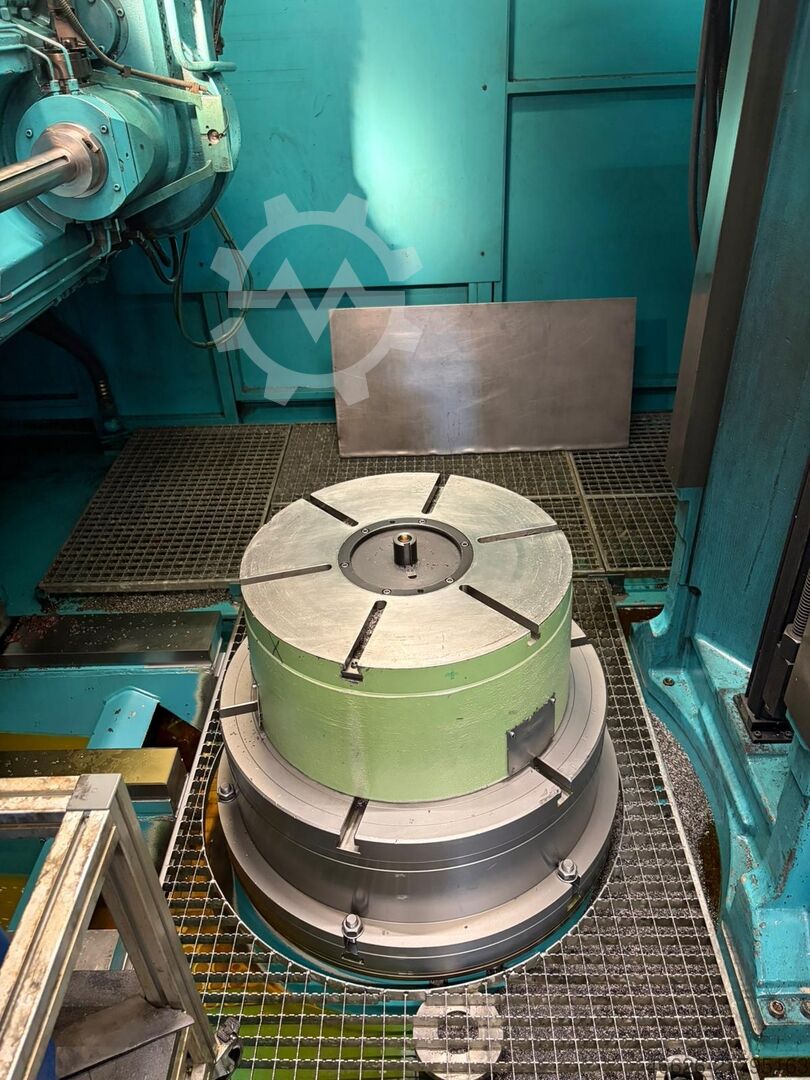

- Диаметр стола: 800 мм
- Диаметр отверстия в столе: 245 мм
- Глубина отверстия в столе: 875 мм
- Максимальная частота вращения стола: 15 об/мин
- Максимальная нагрузка на стол: 10 000 кг
Габариты и масса
- Ширина A: 5 800 мм
- Длина B: 6 900 мм
- Высота C: 4 700 мм
- Масса станка: 22 000 кг
Данные текущей инспекции зубчатых колёс KLINGELNBERG до шлифования
«Шаг и направление зуба не вызывают замечаний. При одном измерении выявлено предельное или немного выходящее за допуск отклонение профиля fHα. Необходимо проверить, допускается ли это значение согласно чертежу или согласованию с заказчиком, либо требуется корректировка / повторная обработка. Зубчатые колёса всегда передавались на шлифование на станок REISHAUER RZ 1000 и обрабатывались соответствующим образом.
Тем не менее рекомендуется выполнить капитальный ремонт оси C. Имеется калькуляция стоимости от GLEASON PFAUTER LUDWIGSBURG. Ориентировочная стоимость: 10 000 евро.
Описание переведено автоматически. Возможны ошибки перевода.
Технические характеристики
| Производитель | Pfauter |
|---|---|
| Модель | PE 800 |
| Тип оборудования | Зубофрезерный станок |
| Страна размещения | Germany |
| Год выпуска | 1995 |
| Состояние | good (used) |
| "Pitch and lead are inconspicuous. One measurement shows a borderline or slightly out-of-tolerance fHα deviation in the profile. Please check whether this value is permissible according to the drawing/customer approval or if correction/rework is required. The gears were always forwarded for grinding to the RZ 1000 REISHAUER and processed accordingly. Nevertheless, overhaul of the C-axis is recommended. A cost estimate from GLEASON PFAUTER LUDWIGSBURG is available. Estimated cost | 10,000 EUR." |
| Additional cutter head speed range, special version | 36 - 360 rpm |
| Center distance workpiece/tool, special version | 50 / 800 mm |
| Condition | Mechanically in excellent condition |
| Control | SIEMENS 840 C (discontinued) |
| Cutter head dimensions (standard cutter head), diameter/length | 350 / 375 mm |
| Cutter head speed range | 20 - 200 rpm |
| Cutter head speed range, special version | 26 - 265 rpm |
| Cutter head swivel range | +30 / -45 degrees |
| Drive power | 35 kW |
| Drive power, special version | 52 kW |
| Functionality | Fully operational |
| Height C | 4,700 mm |
| Inspection | Available under power |
| Length B | 6,900 mm |
| Lowest cutter head position above table | 450 mm |
| Machine weight | 22,000 kg |
| Max. axial slide travel | 700 mm |
| Max. axial slide travel, special version | 1,300 mm |
| Max. table load | 10,000 kg |
| Max. table speed | 15 rpm |
| Max. workpiece diameter | 800 mm |
| Max. workpiece diameter, special version | 1,200 mm |
| Min./max. center distance workpiece/tool | 50 / 600 mm |
| Nominal module | 20 / 30 mm |
| Nominal module, special version | 25 / 35 mm |
| Nominal workpiece diameter | 800 mm |
| Table bore depth | 875 mm |
| Table bore diameter | 245 mm |
| Table diameter | 800 mm |
| Width A | 5,800 mm |
| Year of manufacture | 1995 |
