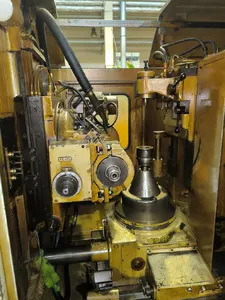

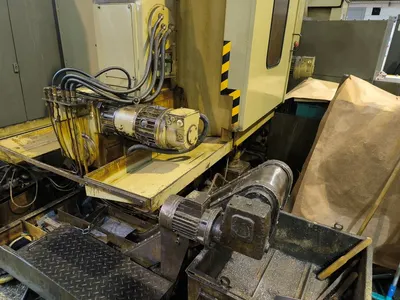

WMW MODUL ZFWZ 250/3

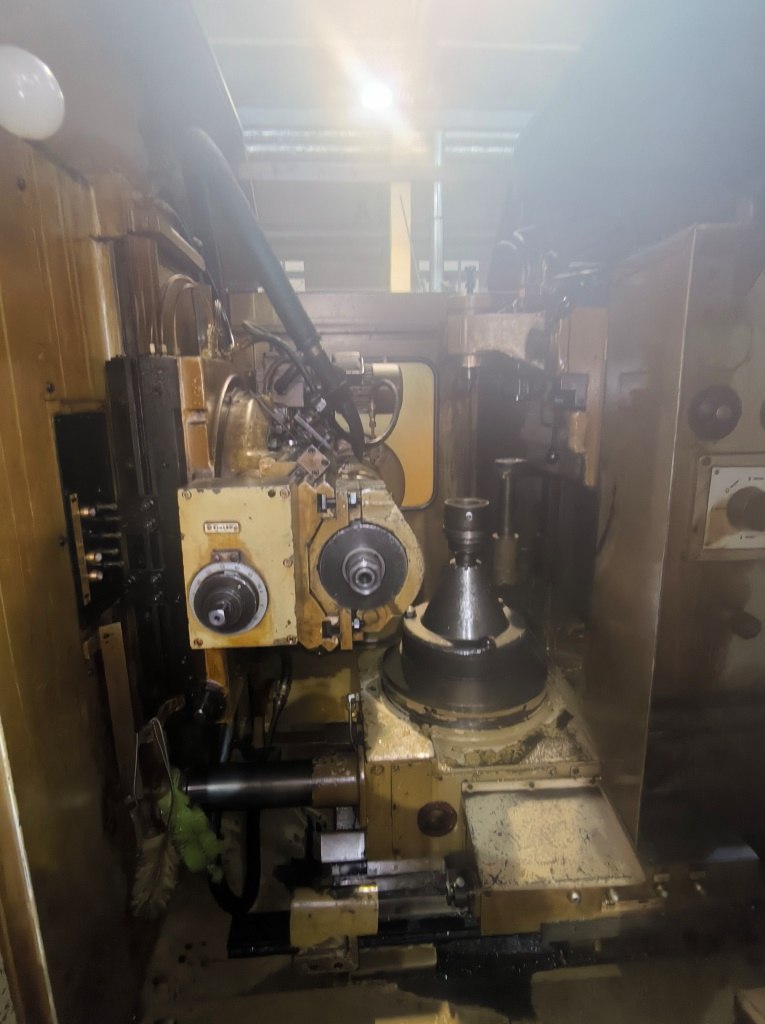

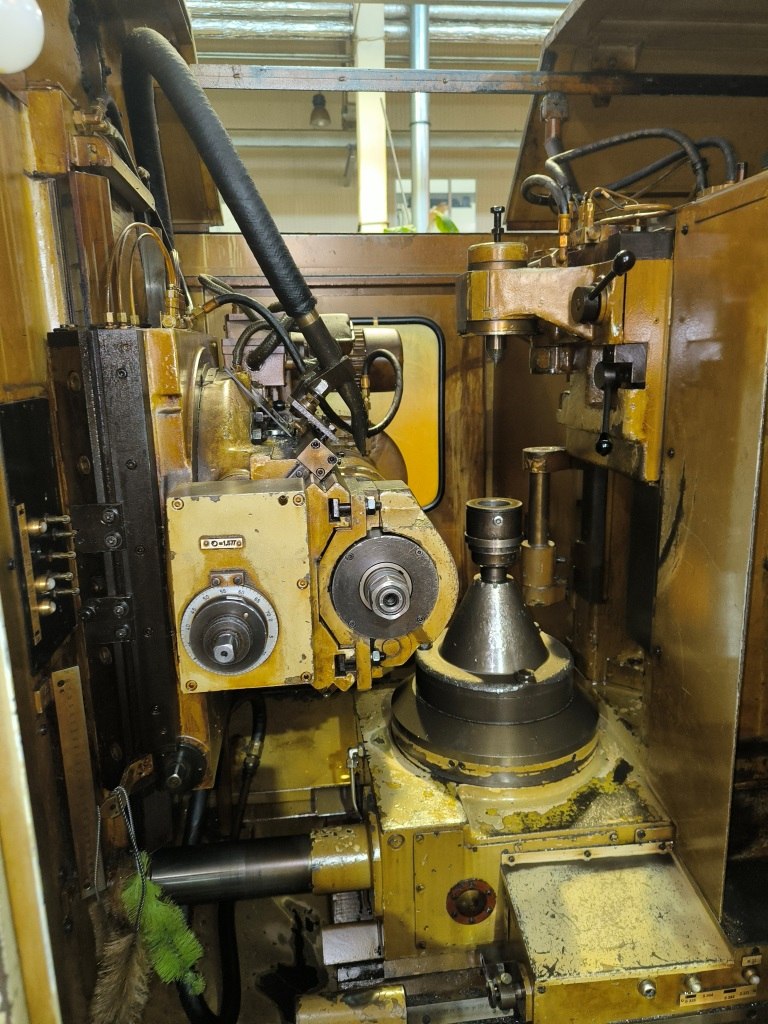

ZFWZ 250/3 — универсальный вертикальный зубофрезерный станок производства MODUL / WMW (ГДР), предназначенный для обработки цилиндрических прямозубых и косозубых зубчатых колёс методом обкатки червячной фрезой.

Основные характеристики

• Максимальный диаметр колеса: 250 мм
• Максимальный модуль: 6 мм
• Максимальная ширина/длина фрезерования: 250–275 мм
• Максимальный угол наклона зубьев: 45°
• Минимальное число зубьев при штатном делении: 8
• Минимальное число зубьев с дополнительным механизмом малого числа зубьев: 4
• Диаметр червячной фрезы: до 146 мм
• Длина червячной фрезы: до 170 мм
• Тангенциальное перемещение фрезы (hob shift): 100 мм
• Частота вращения фрезы: 50–400 об/мин, бесступенчатая регулировка
• Диаметр рабочей поверхности стола: 276 мм
• Диаметр отверстия стола: 200 мм
• Масса: 7 т, в зависимости от исполнения
