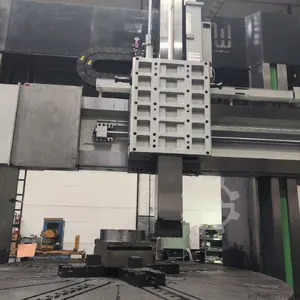

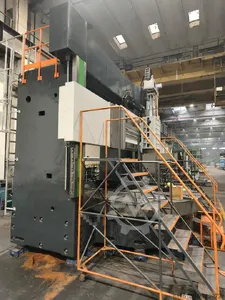

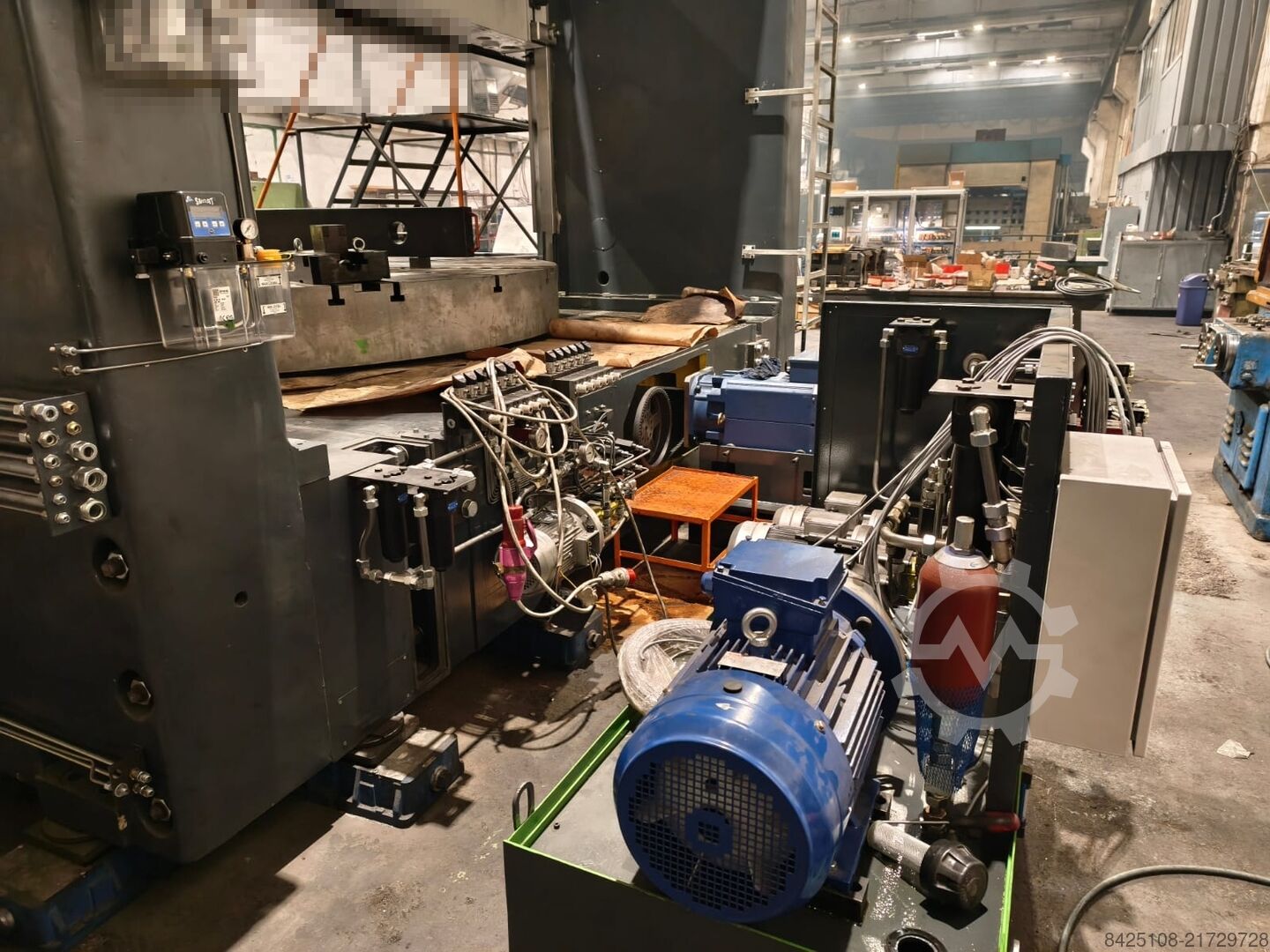

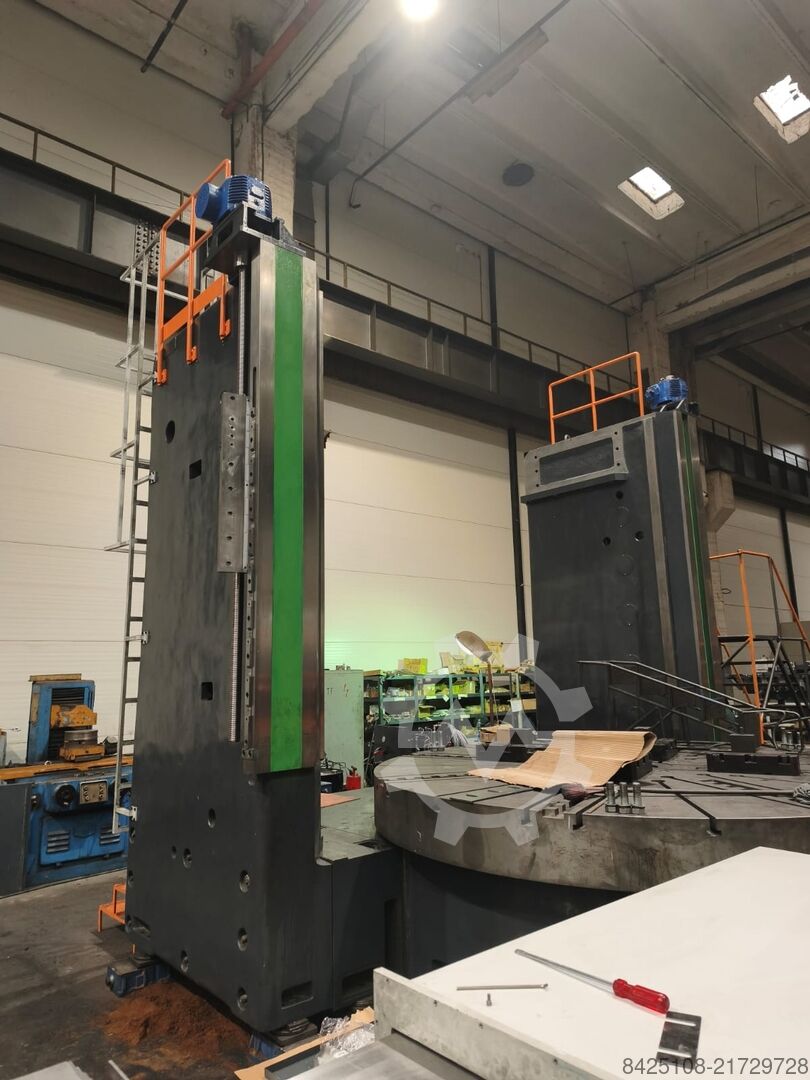

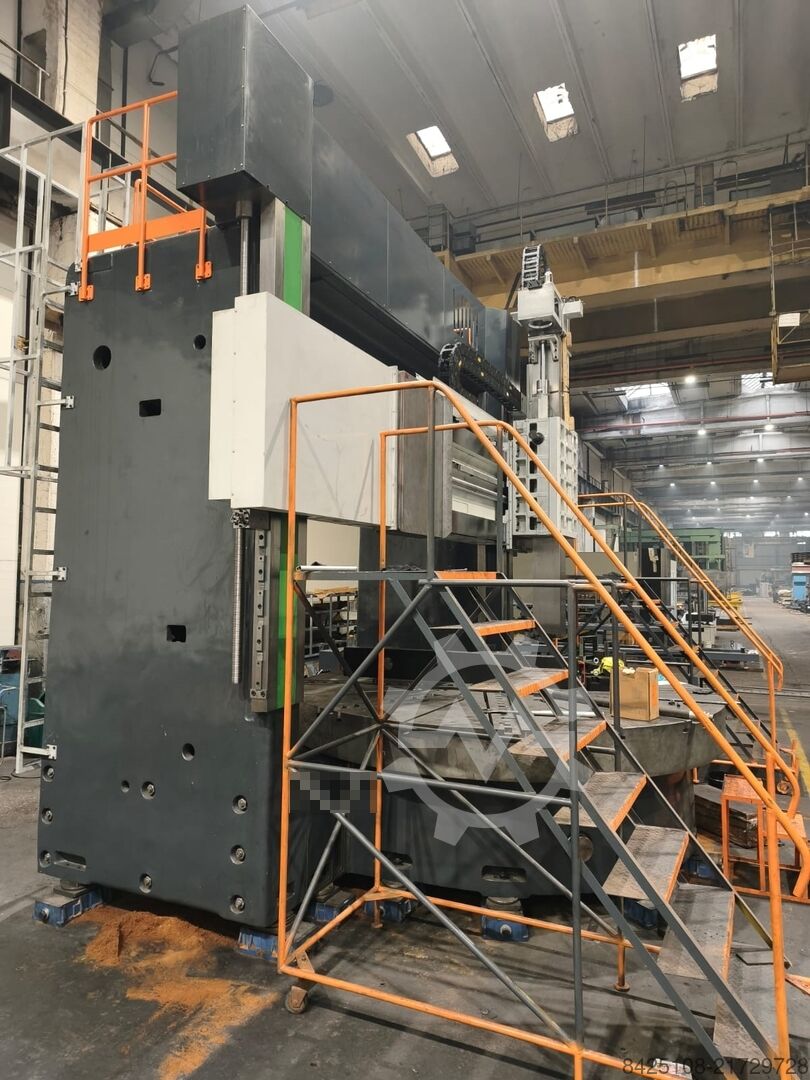

WMW Romania VL40

Вертикальный токарно-фрезерный станок VL 40 CNC — вертикальный токарный обрабатывающий центр.

Технические характеристики

• Диаметр планшайбы: 3500 мм
• Диаметр обработки: максимальный — 4000 мм; минимальный — 0 мм
• Диаметр обрабатываемой зоны: 4000 мм
• Высота обработки: 2000 мм
• Масса заготовки: 60 000 кг

Перемещения при точении

• Ось X, салазки ползуна: от −100 до 2250 мм + ход устройства автоматической смены инструмента (ATC)
• Ось Z, ползун: 1500 мм

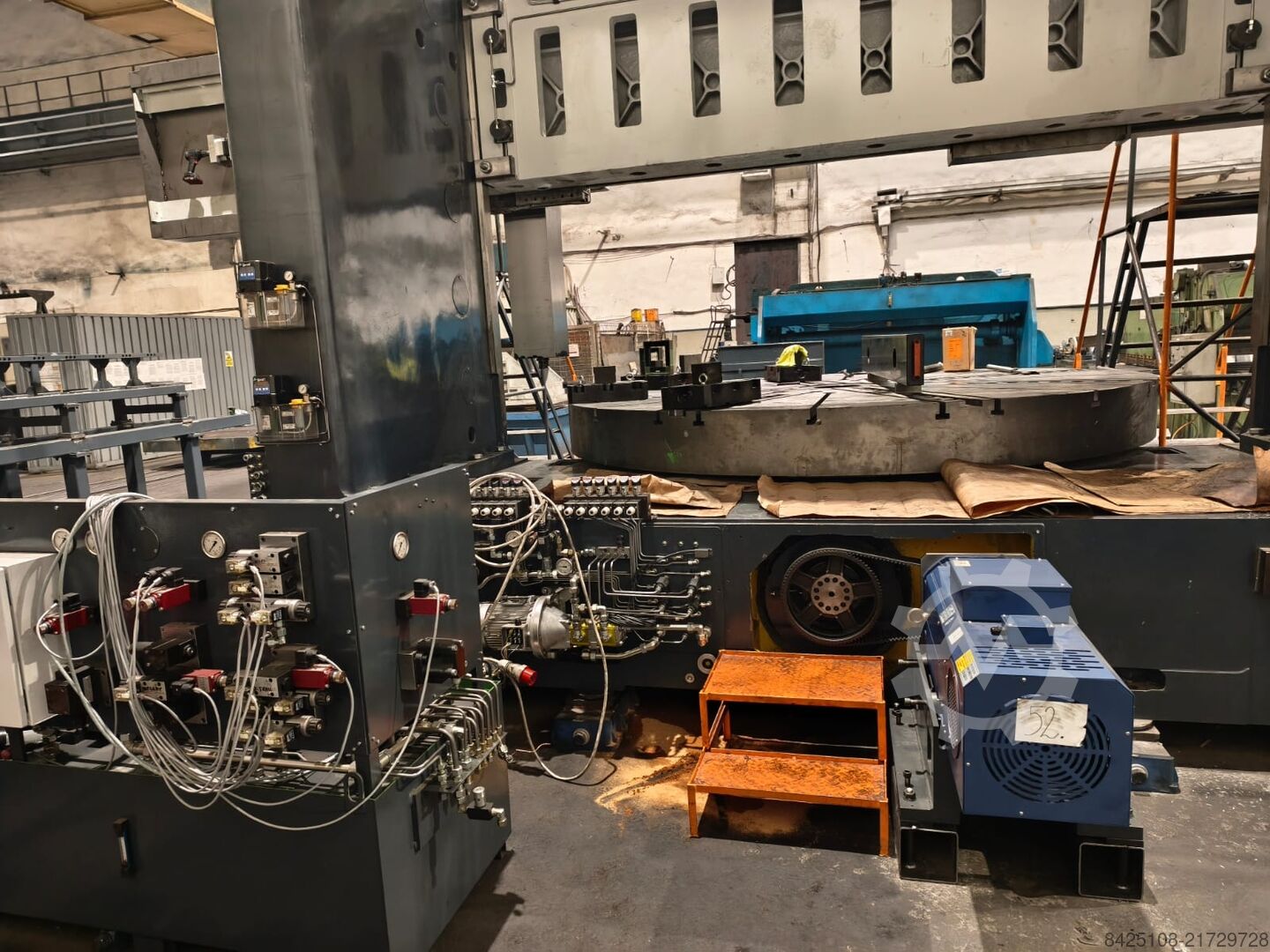

Рабочий стол

• Диаметр рабочего стола: 3500 мм
• Стандартная планшайба с Т-образными пазами
• Частота вращения стола при обработке: 1–110 об/мин
• Мощность главного привода, продолжительный режим S1 / S6: 57 / 75 кВт
• Крутящий момент, продолжительный режим S1 / S6: 70 000 / 90 000 Н·м
• Механизм главного привода точения: редуктор и ременная передача
• Привод оси C
• Частота вращения рабочего стола при фрезеровании: 0,02–2 об/мин
• Крутящий момент при фрезеровании, продолжительный режим S1: 43 000 Н·м
• Момент зажима стола (гидравлические двусторонние устройства): 60 000 Н·м

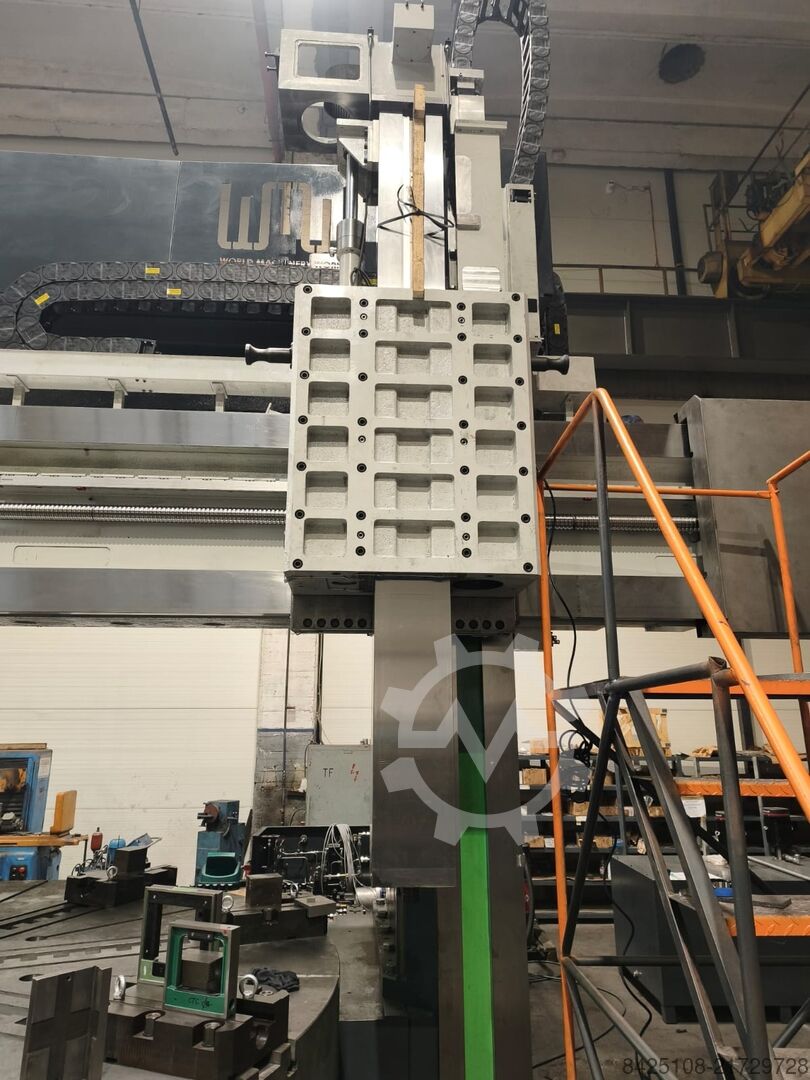

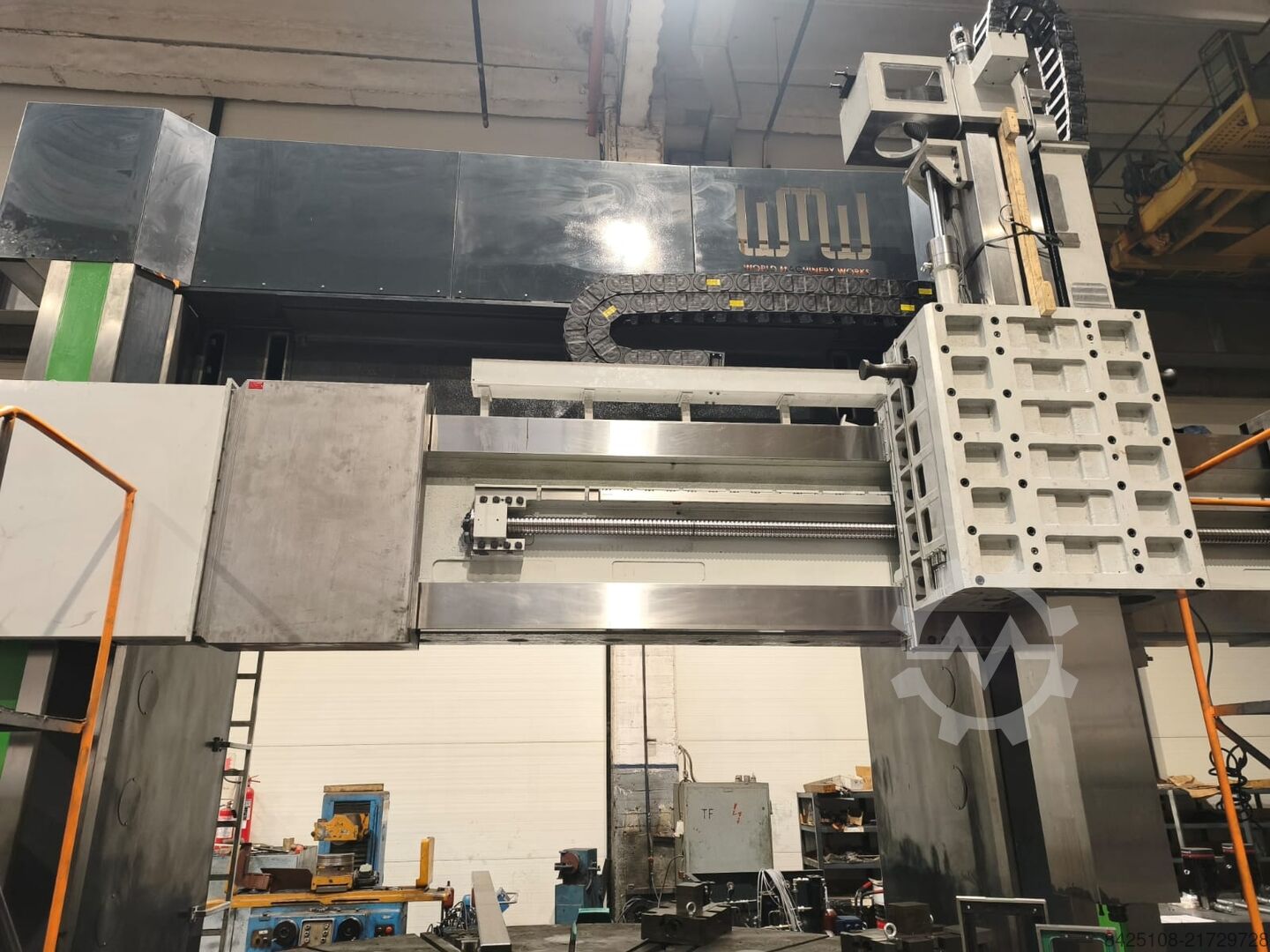

Ползун оси Z

• Ползун для точения и фрезерования
• Размер ползуна: 300 × 300 мм
• Размер хвостовика инструмента: 32 × 32 / 40 × 40 мм
• Автоматический зажим инструмента
• Скорость вращения ползуна: 0–2500 об/мин
• Мощность, продолжительный режим S1: 22 кВт
• Крутящий момент, продолжительный режим S1: 1400 Н·м
• Приводной механизм: двухступенчатый редуктор ZF, ременная передача
• Редуктор ZF и комплекты подшипников главного шпинделя оснащены отдельными системами подачи охлаждающей жидкости
• Конус инструмента: BT 50, DIN 69871; автоматический зажим инструмента

Хранение инструмента и ATC

• Два устройства автоматической смены инструмента (ATC):
  • левое — 20 позиций для токарных, фрезерных и сверлильных инструментов;
  • правое — 20 позиций для фрезерных и сверлильных инструментов, а также измерительного щупа детали.
• Общая вместимость инструментальных магазинов: 20 + 20
• Максимальная масса одного инструмента: токарный инструментодержатель — 50 кг; фрезерный/сверлильный инструментодержатель — 25 кг
• Общая масса инструмента: 600 кг
• Максимальный размер токарного инструмента: 250 × 150 мм
• Максимальный размер фрезерного инструмента: диаметр 300 мм
• Максимальный размер сверлильного инструмента: диаметр 120 мм
• Максимальная длина инструмента: 600 мм

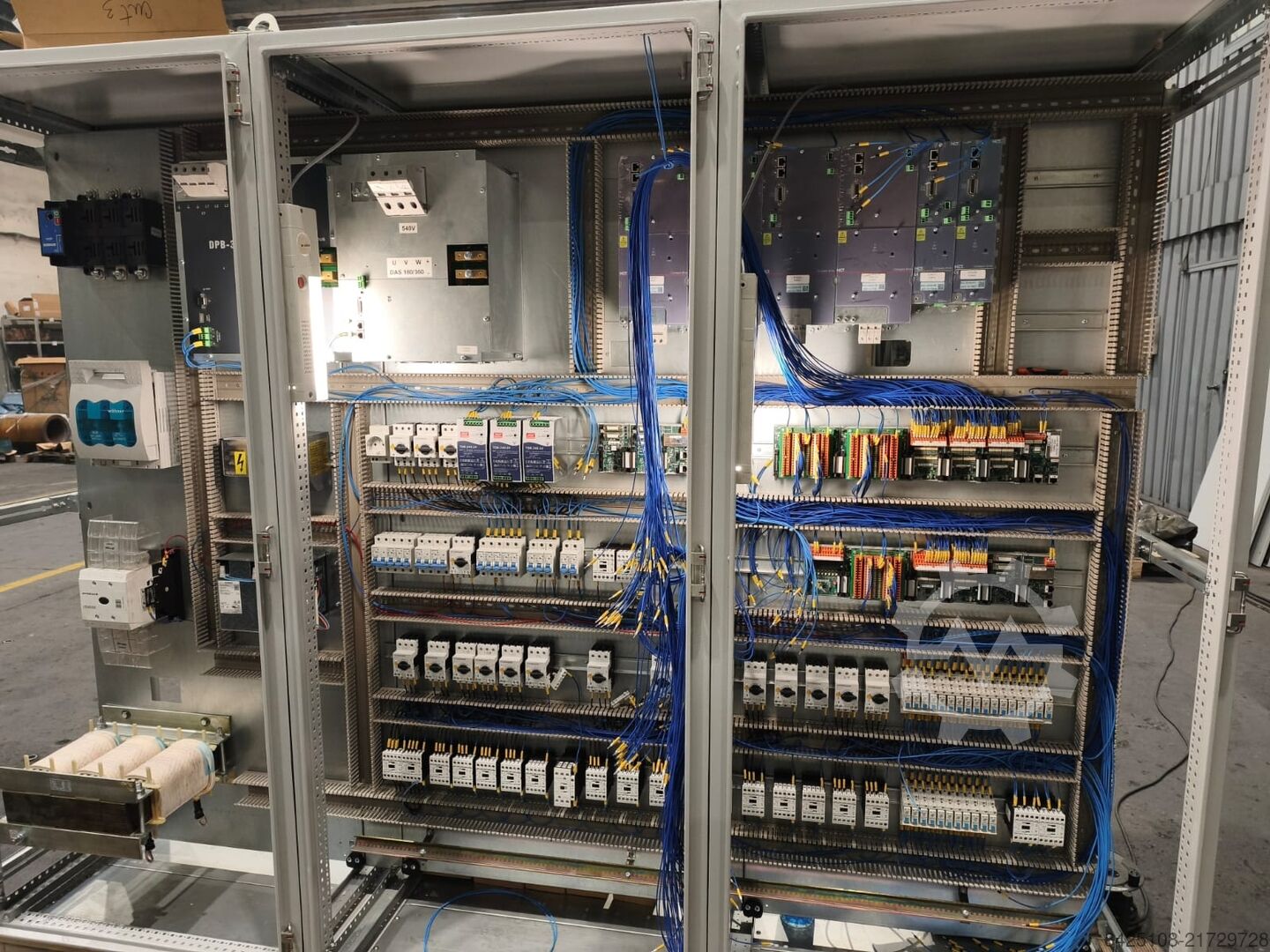

Приводы осей

• Салазки ползуна осей X и U: мощность в продолжительном режиме S1 — 5,5 кВт; усилие подачи в продолжительном режиме S1 — 40 000 Н
• Ползун оси Z: мощность в продолжительном режиме S1 — 5,5 кВт; усилие подачи в продолжительном режиме S1 — 40 000 Н
• Мощность: 11 кВт

Скорости перемещения осей

• Подача по осям X и Z: 0,02–6000 мм/мин
• Ускоренное перемещение по осям X и Z: 10 000 мм/мин

Система охлаждения

• Емкость бака охлаждающей жидкости: 2000 л
• Внутренняя подача охлаждающей жидкости при точении: 6 бар, 100 л/мин
• Внутренняя подача охлаждающей жидкости при фрезеровании: 30 бар, 60 л/мин; ступенчатая регулировка давления
• Фильтрующий блок: картриджного типа

Конвейер для стружки

• Тип конвейера: шарнирный, фронтального расположения
